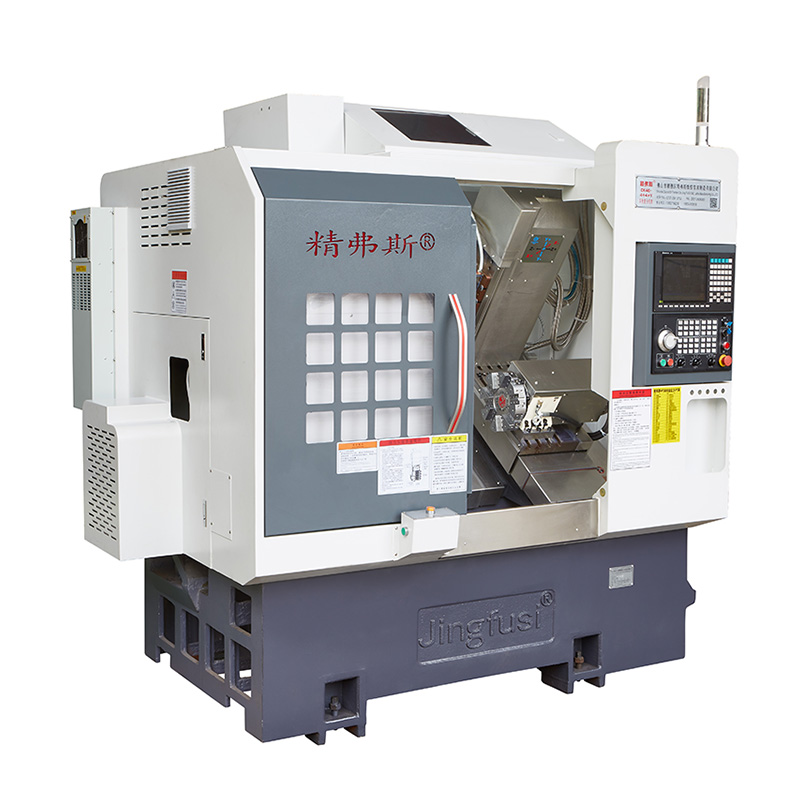

CNC Otomatik Torna Makinesi
Şirketinizin verimliliğini artıracak güvenilir ve verimli bir makine mi arıyorsunuz? CNC otomatik torna makinesinden başka bir yere bakmayın. Gelişmiş teknolojisi ve hassasiyeti ile bu makine, tüm üretim ihtiyaçlarınız için mükemmel bir çözümdür.
modeli:CK52-5+5+Y
Talep Gönder
Ürün Açıklaması
CNC otomatik torna makinesini tanıtmak-yüksek kaliteli üretim için ihtiyacınız olan hassas araç
İşte bu inanılmaz makinenin temel özelliklerinden bazıları:
Hassas Teknoloji: CNC otomatik torna makinesi, tüm çalışmalarınızın en yüksek kalite ve doğrulukta olmasını sağlamak için en son hassas teknoloji ile donatılmıştır. Son teknoloji ürünü yazılım kullanarak, makine size olası en iyi sonuçları vererek aşırı hassasiyet ve doğrulukla parçalar üretebilir.
Çok yönlülük: İster hammaddelerle veya bitmiş ürünlerle çalışıyor olun, bu makine hepsini işleyebilir. Çok yönlülüğü ve çok eksenli işlevselliği ile, basitten karmaşık geometrilere ihtiyacınız olan hemen hemen her parçayı oluşturabilirsiniz.
Kullanım kolaylığı: CNC otomatik torna makinesi kullanıcı dostu ve kullanımı kolaydır. Sezgisel kontrolleri ve basit programlama sistemleri ile ekibiniz üretkenliği en üst düzeye çıkararak hiçbir zaman hıza ulaşabilir.
Dayanıklılık: Sadece en kaliteli malzemelerle yapılan bu makine sürecek şekilde üretilmiştir. En zorlu üretim ortamlarına bile dayanabilir ve yatırımınızdan en iyi şekilde yararlanmanızı sağlar.
Düşük bakım: CNC otomatik torna makinesi minimum bakım gerektirir, zaman ve para tasarrufu sağlar. Basit tasarımı ve sağlam yapısı ile, gerçekten önemli olana odaklanabilirsiniz - üretiminiz.
Sonuç olarak, CNC otomatik torna makinesi herhangi bir üretim hattına mükemmel bir ektir. Hassas teknolojisi, çok yönlülüğü, kullanım kolaylığı, dayanıklılığı ve düşük bakımıyla bu makine, şirketinizin verimliliğini artıracağından emin olabilirsiniz. Tereddüt etmeyin, bugün CNC otomatik torna makinesine yatırım yapın ve yarın ödülleri almaya başlayın!
Makine Seyahat Diyagramı
Ürün detayları
Parametre listesi
| öğe | içerik | birim | CK46-5+5+Y | CK52-5+5+Y |
| İşleme kapsamı | Yatakta sallan | mm | Ø 500 | |
| Maksimum dönüş dış daire uzunluğu | mm | 320 | ||
|
Maksimum çubuk çapı |
mm | Ø 45 | Ø 51 ~ 55 | |
| ana eksen | Maksimum Mil Hızı | R/dk | 6000 (4000'e ayarlanmış) | 4500 (3500'e ayarlanmış) |
| Mil kafa tipi |
|
A2-5 | A2-6 | |
| Mil delik çapı çapı | mm | Ø 56 | Ø 66 | |
| beslemek | X/z/y eksen maksimum strok | mm | 800/470/310 | |
| X/Z/Y ekseninin maksimum hızlı hareketi | m/benim | 24 (Ayar 18)/24 (Ayar 18)/15 (Ayar 8) | ||
| X/Z/Y eksen vidalı çubuk | mm | 32/32/25 | ||
| X/z/y eksen rayı | mm | 35/35/25 | ||
| Bıçak kulesi | Sekiz istasyon tareti | PC'ler | 8 istasyon, 12 istasyonlu isteğe bağlı çift delikli takım tutucuları ile donatılabilir | |
| Güç başkanı | Güç Head Aracı Tutma Formu |
|
ER25 | |
| Maksimum güç kafası hızı | R/dk | 6000 (4000'e ayarlanmış), 4000'den ürünleri işlemek için yaygın olarak kullanılabilir | ||
| Maksimum kurulum sondaj ve öğütme kafası çapı | mm | Ø 16 | ||
| Güç başı mili ve şaft arasındaki mesafe | mm | 65 | ||
| elektrikli makineler | Ana motor gücü/tork | KW / NM | 7.5 kW/47.75nm, 80 ve üstü işlem kapasitesine sahip çelik parçalar için isteğe bağlı 11kW/70.03nm | |
| X/Z/Y Eksen Motor Gücü/Tork | KW / NM | Yaskawa 1.8kw/11.5nm. İsteğe bağlı yeni nesil 2.4 kw/derecelendirilmiş 11.5nm | ||
| X/Z Güç Kafası Motor Gücü/Tork | KW / NM | 2.4 kW/11.5nm | ||
| Maksimum güç kafası motoru | R/dk | 5000 | ||
| diğer | Mil Konumlandırma Fren cihazı |
|
hidrolik basınç | |
| Yatak eğilimi | ° | 35 ° | ||
| Bıçak masa plakası uzunluğu x genişlik | mm | 700x290 | ||
| Takım tezgahı uzunluğu x genişlik x yükseklik | mm | 2200x1580x2000 | ||
| Tüm makinenin toplam ağırlığı | KİLOGRAM | 3430 | ||
| Toplam güç | KW | 13 | ||
| Ortalama güç tüketimi | KW / H | 2 | ||
Takım tezgahı doğruluğu
| Makine Doğruluğu, Jingfus Faktörü Standardı ： | ||||||||
| Ana test öğesi | Şematik diyagram | Fabrika standardı | ||||||
| Mil Radyal Beat |
|
Dış koninin salınımını tespit edin | 0.0035 | |||||
| X ekseni tekrar konumu |
|
X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin. | 0.003 | |||||
| Z ekseni tekrar konumu |
 |
Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin. | 0.003 | |||||
| Y ekseni tekrar konumu |
|
Y ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin. | 0.004 | |||||
| C Ekseni Tekrar Konumu |
|
C ekseni sabit noktasının yeniden konumlandırılmasını tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin | 20 ark saniye | |||||
| C Eksen Pozisyonu Döner |
|
C ekseninin rastgele konum doğruluğunu tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan ayarları kontrol edin | 72 ark saniye | |||||
| Güç Kafa Kelepçesi Beat |
|
Koni ritmi | 0.015 | |||||
| Güç Kafa Kelepçesi Beat |
 |
Kelepçe Dövme | 0.01 | |||||
| Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir. | ||||||||
