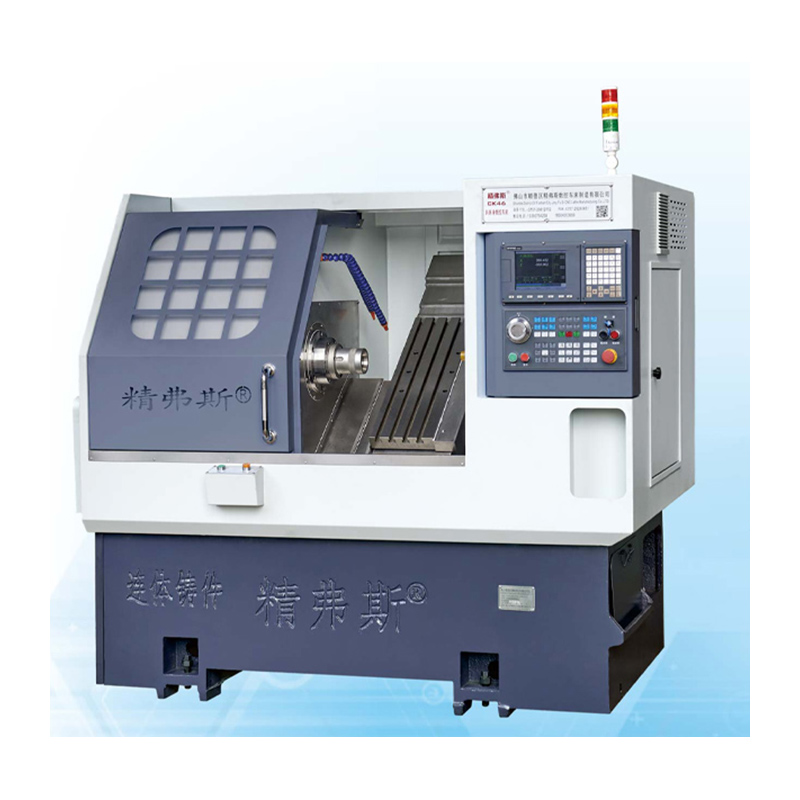

Eğimli yatak ile CNC Torna

Eğimli yataklı Jingfusi® CNC torna, seçilmiş yüksek kaliteli reçine kumdan yapılmıştır ve taban yatak entegre olarak dökülür ve sıkı yaşlanma tedavisine tabi tutulur. Makinenin stabilitesini sağlayan yüksek sertliğe, mükemmel şok emme performansı ve mukavemeti vardır. Merkeze monte edilmiş ve önceden gerilmiş vidalı çubuk takma yöntemi, makine takımının sertliğini ve işleme doğruluğunu geliştirir.

modeli:CK46

Talep Gönder

Ürün Açıklaması

Eğimli yataklı Jingfusi® CNC torna, uygun yonga çıkarma, tam fonksiyonlar, mükemmel performans, yüksek sertlik, yüksek verimlilik ve yüksek hassasiyet özelliklerine sahiptir. Esas olarak otomobil parçalarında, sıhhi tesisat vanalarında, kalıplarda ve diğer endüstrilerde kullanılır. Ayrıca, karmaşık boyutlara, çeşitli boyutlara ve yüksek hassasiyet gereksinimlerine sahip şaftların, disklerin ve diğer parçaların toplu işlenmesi için de uygundur. İç ve harici dairelerin, olukların, konilerin, küresel yüzeylerin, çeşitli metrik ve inç ipliklerinin ve diğer döner gövdelerin çip işlenmesini otomatik olarak tamamlayabilir. Dökümlerin tümü, yaşlanma tedavisi gören ve iyi stabilite, yüksek mukavemet ve iyi doğruluk tutma işlemine sahip reçine kumdan yapılmıştır.

Makine Seyahat Diyagramı

Ürün detayları

Parametre listesi

proje		birim	CK46	CK52	CK76
Maksimum dönüş uzunluğu		mm	350
Yatakta maksimum dönüş çapı		mm	Ø 500
Kaykayda maksimum dönüş çapı		mm	Ø 160
Yatak eğilimi		°	35 °
X/Z ekseninin etkili seyahati		mm	Çap 1000/400
X/Z eksen vidası özellikleri		mm	32
X/Z Eksen Rail Spesifikasyonları		mm	35
X/Z eksenli motor gücü		KW	1.3
X/z ekseninin maksimum hızlı hareketi		m/benim	24
Takım tezgahı uzunluğu x genişlik x yükseklik		mm	2100x1580x1800
Tüm makinenin toplam ağırlığı		KİLOGRAM	2600
Bıçak numarası		düzeltmek	8
Kare bıçak boyutu		mm	20x20
Yuvarlak Delik Kesici Boyutu		mm	Ø20
Toplam güç		KW	13	13	16
Ortalama güç tüketimi		KW / H	2	2	2.5
ana şaft	Mil uç yüz formu		A2-5	A2-6	A2 -8


	Maksimum Mil Hızı	R/dk	6000 (4500'e ayarlanmış)	4200 (3500'e ayarlanmış)	3200 (2500'e ayarlanmış)
	Mil Motor Gücü	KW	7.5	7.5	11
	Mil Motorunun Nominal Torku	NM	47.8nm	47.8nm	72nm
	Maksimum çubuk geçiş çapı	mm	Ø 45	Ø 51	Ø 75

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Tespit yöntemi	Fabrika standardı


Mil radyal ritmi,		Dış koninin salınımını tespit edin	0.0025


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
