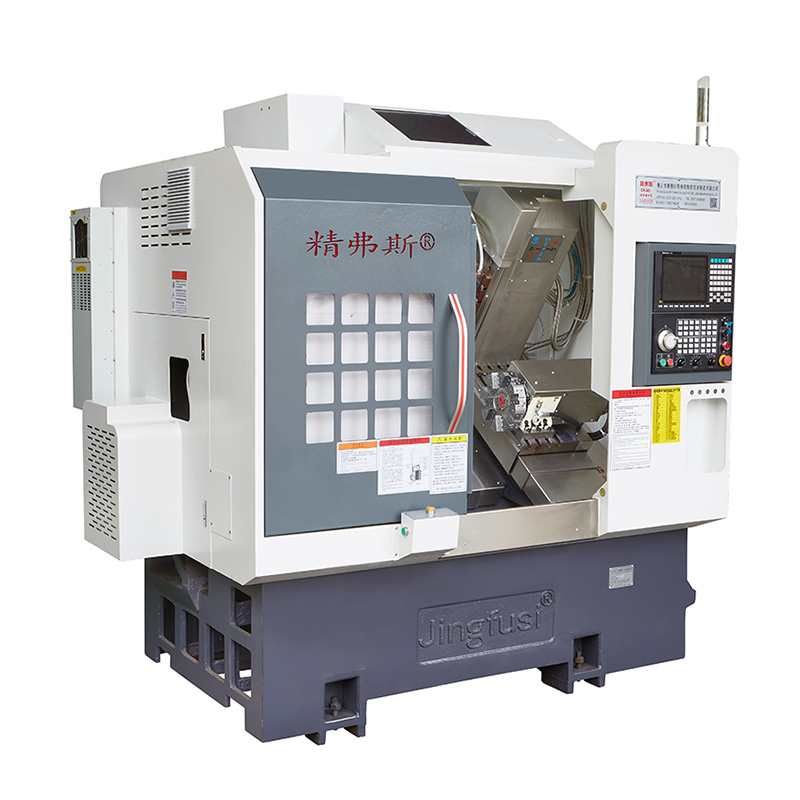

CNC çoklu görevli dönme merkezi makinesi

CNC çoklu görev çevirme merkezi makinesinin tanıtımı-yüksek kaliteli hassas işleme için nihai çözüm. Bu güçlü makine, en karmaşık dönüş uygulamalarının bile taleplerini karşılamak için tasarlanmıştır, bu da onu en yüksek doğruluk ve verimlilik seviyeleri gerektiren işletmeler için ideal bir seçim haline getirir.

modeli:CK52-5+5+Y

Talep Gönder

Ürün Açıklaması

Sürecek şekilde inşa edilen CNC Çoklu Dönüş Merkezi Makinesi, basit dönüş ve sondaj işlemlerinden öğütme, iplik kesme ve daha fazlası gibi daha karmaşık görevlere kadar çok çeşitli görevleri ele alabilen dayanıklı ve güvenilir bir makinedir.

CNC çoklu görevli dönme merkezi makinesinin temel özelliklerinden biri, operatörlerin işleme işleminin her yönünü kolayca programlamasını ve kontrol etmesini sağlayarak maksimum hassasiyet ve doğruluk sağlayan gelişmiş kontrol sistemidir. Kullanıcı dostu arayüzü ile bu makinenin kullanımı kolaydır ve herhangi bir işin ihtiyaçlarına göre hızlı bir şekilde uyarlanabilir.

Gelişmiş kontrol sistemine ek olarak, CNC çoklu görevli dönme merkezi makinesi, gelişmiş bir mil sistemi, yüksek hassasiyetli doğrusal kılavuzlar ve dayanıklı, dökme demir taban dahil olmak üzere bir dizi yüksek kaliteli bileşene sahiptir. Bu bileşenler, her işin en yüksek standarda tamamlanmasını sağlamak için mükemmel bir uyum içinde çalışır.

İster küçük bir işletme isterse daha büyük bir şirket olun, CNC çoklu görevli dönme merkezi makinesi, tüm işleme ihtiyaçlarınız için mükemmel bir seçimdir. Gelişmiş özellikleri, dayanıklı yapısı ve olağanüstü hassasiyeti ile bu makine beklentilerinizi aşacağından ve yıllarca güvenilir, yüksek kaliteli performans sağlayacağından emin olabilir.

Sonuç olarak, CNC çoklu görevli dönme merkezi makinesi, hassas işlemede en iyisini talep eden işletmeler için en üst düzey bir çözümdür. Gelişmiş özellikleri, kullanıcı dostu arayüzü ve güvenilir yapısı ile size yıllarca güvenilir ve verimli performans sağlayacağından emin olabilirsiniz. Öyleyse neden bekleyelim? Bu inanılmaz makine ve işinizi nasıl dönüştürebileceği hakkında daha fazla bilgi edinmek için bugün bize ulaşın.

Makine Seyahat Diyagramı

Ürün detayları

Parametre listesi

öğe	içerik	birim	CK46-5+5+Y	CK52-5+5+Y
İşleme kapsamı	Yatakta sallan	mm	Ø 500
	Maksimum dönüş dış daire uzunluğu	mm	320
	Maksimum çubuk çapı	mm	Ø 45	Ø 51 ~ 55
ana eksen	Maksimum Mil Hızı	R/dk	6000 (4000'e ayarlanmış)	4500 (3500'e ayarlanmış)
	Mil kafa tipi		A2-5	A2-6
	Mil delik çapı çapı	mm	Ø 56	Ø 66
beslemek	X/z/y eksen maksimum strok	mm	800/470/310
	X/Z/Y ekseninin maksimum hızlı hareketi	m/benim	24 (Ayar 18)/24 (Ayar 18)/15 (Ayar 8)
	X/Z/Y eksen vidalı çubuk	mm	32/32/25
	X/z/y eksen rayı	mm	35/35/25
Bıçak kulesi	Sekiz istasyon tareti	PC'ler	8 istasyon, 12 istasyonlu isteğe bağlı çift delikli takım tutucuları ile donatılabilir
Güç başkanı	Güç Head Aracı Tutma Formu		ER25
	Maksimum güç kafası hızı	R/dk	6000 (4000'e ayarlanmış), 4000'den ürünleri işlemek için yaygın olarak kullanılabilir
	Maksimum kurulum sondaj ve öğütme kafası çapı	mm	Ø 16
	Güç başı mili ve şaft arasındaki mesafe	mm	65
elektrikli makineler	Ana motor gücü/tork	KW / NM	7.5 kW/47.75nm, 80 ve üstü işlem kapasitesine sahip çelik parçalar için isteğe bağlı 11kW/70.03nm
	X/Z/Y Eksen Motor Gücü/Tork	KW / NM	Yaskawa 1.8kw/11.5nm. İsteğe bağlı yeni nesil 2.4 kw/derecelendirilmiş 11.5nm
	X/Z Güç Kafası Motor Gücü/Tork	KW / NM	2.4 kW/11.5nm
	Maksimum güç kafası motoru	R/dk	5000
diğer	Mil Konumlandırma Fren cihazı		hidrolik basınç
	Yatak eğilimi	°	35 °
	Bıçak masa plakası uzunluğu x genişlik	mm	700x290
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2200x1580x2000
	Tüm makinenin toplam ağırlığı	KİLOGRAM	3430
	Toplam güç	KW	13
	Ortalama güç tüketimi	KW / H	2

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Fabrika standardı


Mil Radyal Beat		Dış koninin salınımını tespit edin	0.0035


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Y ekseni tekrar konumu		Y ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.004


C Ekseni Tekrar Konumu		C ekseni sabit noktasının yeniden konumlandırılmasını tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin	20 ark saniye


C Eksen Pozisyonu Döner		C ekseninin rastgele konum doğruluğunu tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan ayarları kontrol edin	72 ark saniye


Güç Kafa Kelepçesi Beat		Koni ritmi	0.015

Güç Kafa Kelepçesi Beat		Kelepçe Dövme	0.01

Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
