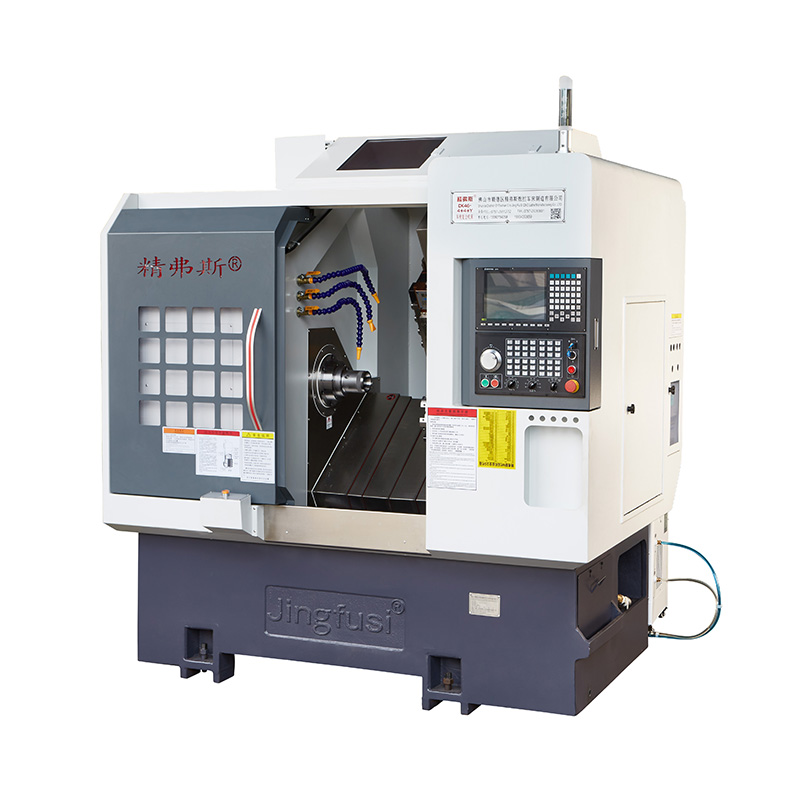

CNC Turning Freze Bileşiği İşleme Merkezi

CNC Turning Freze Bileşiği İşleme Merkezi, karmaşık ve son derece hassas döner bileşenler üretmek için idealdir. İşleme işlemlerinin çoğunluğunun tek bir kurulumda tamamlanmasını sağlar. Bu sadece hassasiyeti garanti etmekle kalmaz, aynı zamanda üretkenliği ve maliyet etkinliğini de artırır.

modeli:CK46-4+4+Y

Talep Gönder

Ürün Açıklaması

CNC Turning Freze Bileşiği İşleme Merkezi'nin Özellikleri:

En aza indirilmiş sıkıştırma: Çoklu sıkıştırma işlemlerine olan ihtiyacı azaltır, hem verimliliği hem de doğruluğu artırır.

Hızlı Araç Değişiklikleri: Daha uygun işleme için araç düzenlemesini basitleştirerek yüksek hızlı takım değişikliklerini destekler.

Kapsamlı İşleme: Uç yüzlerin ve yanların bileşik işlenmesini kolaylaştırmak için çok yönlü işleme özelliklerini mümkün kılan bir dizi fonksiyon sunar.

Makine Seyahat Diyagramı

CNC Turning Milling Compound Machining Center

Ürün detayları

Parametre listesi

öğe	Torna modeli	birim	CK46-4+4+Y	CK52-4+4+Y
İşleme kapsamı	Yatakta sallan	mm	Ø 500
	Maksimum dönüş dış daire uzunluğu	mm	320
	Maksimum çubuk çapı	mm	Ø 45	Ø 51 ~ 55
ana eksen	Mil kafa tipi		A2-5	A2-6

	Mil delik çapı çapı	mm	Ø 56	Ø 66
	Maksimum Mil Hızı	R/dk	6000 (4500'e ayarlanmış)	4500 (3500'e ayarlanmış)
beslemek	X/Z/Y ekseninin etkili seyahati	mm	800/470/260

	X/Z/Y ekseninin maksimum hızlı hareketi	m/benim	24 (Ayar 18)/24 (Ayar 18)/15 (Ayar 8)
	X/Z/Y eksen vidalı çubuk	mm	32/32/25
	X/z/y eksen rayı	mm	35/35/25
Bıçak kulesi	Sekiz istasyon tareti	PC'ler	8 istasyon, 12 istasyonlu isteğe bağlı çift delikli takım tutucuları ile donatılabilir
Güç başkanı	Güç Head Aracı Tutma Formu		ER25


	Güç kafası aleti	PC'ler	Z ekseni 4+x ekseni 4, 4 ek sabit takım tutucu takılı
	Maksimum güç kafası hızı	R/dk	6000 (4000'e ayarlanmış), 4000'den ürünleri işlemek için yaygın olarak kullanılabilir
	Güç başı mili ve şaft arasındaki mesafe	mm	65
elektrikli makineler	Ana motor gücü/tork	KW / NM	Yeni nesil 7.5kw, 47.75nm. 80'in üzerinde işlem kapasitesine sahip çelik parçalar isteğe bağlı olarak 11kW, 70.03nm ile donatılabilir

	X/Z/Y Eksen Motor Gücü/Tork	KW / NM	1.3kw/8.39nm
	X/Z Güç Kafası Motor Gücü/Tork	KW / NM	1.7 kW/8nm
	Maksimum güç kafası motoru	R/dk	5000
diğer	Mil Konumlandırma Fren cihazı		hidrolik basınç


	Yatak eğilimi	°	35 °
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2200x1580x1900
	Tüm makinenin toplam ağırlığı	KİLOGRAM	3430
	Toplam güç	KW	13
	Ortalama güç tüketimi	KW / H	2

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Fabrika standardı


Mil Radyal Beat		Dış koninin salınımını tespit edin	0.0035


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Y ekseni tekrar konumu		Y ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.004


C Ekseni Tekrar Konumu		C ekseni sabit noktasının yeniden konumlandırılmasını tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin	20 ark saniye


C Eksen Pozisyonu Döner		C ekseninin rastgele konum doğruluğunu tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan ayarları kontrol edin	72 ark saniye


Güç Kafa Kelepçesi Beat		Koni ritmi	0.015

Güç Kafa Kelepçesi Beat		Kelepçe Dövme	0.01

Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
