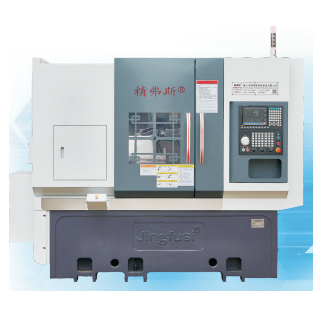

CNC taret tipi otomatik torna

Sizi bu olağanüstü ürün hakkındaki bilginizi derinleştirmeyi amaçlayan Jingfusi® üst düzey CNC taret tipi otomatik torna ile tanıştırmaktan mutluluk duyuyoruz. Birlikte daha parlak bir geleceğe doğru çabalarken hem yeni hem de değerli müşterilerimizi bizimle ortaklıklarına devam etmelerini sıcak bir şekilde memnuniyetle karşılıyoruz.

modeli:CK52T-600

Talep Gönder

Ürün Açıklaması

Fabrikamızı ziyaret etmeye ve şu anda yüksek talep gören en son, rekabetçi fiyatlı ve en kaliteli Jingfusi® CNC taret tipi otomatik torna'yı keşfetmeye davetlisiniz. Sizinle işbirliği yapma fırsatını hevesle bekliyoruz.

CNC taret tipi otomatik torna ürün detayları

CNC taret tipi otomatik torna parametre listesi

proje	İçerik	birim	CK52T-600	CK76T-600	CK46T-600
İşleme kapsamı	Milin maksimum dönme çapı	mm	Ø 800
	blok türü	mm	Ø 180 ~ 400
	Maksimum dönüş uzunluğu	mm	560
	Maksimum çubuk çapı	mm	Ø 51 ~ 55	Ø 72	Ø 45
ana eksen	Mil kafa tipi		A2-6	A2 -8	A2-5
	Mil delik çapı çapı	mm	Ø 66	Ø 86	Ø 56
	Maksimum Mil Hızı	R/dk	4200	3200	6000
	Mil Set Hızı	R/dk	1 ~ 3500	1 ~ 2500	1 ~ 4500
beslemek	Maksimum X/Z ekseni seyahati	mm	230/600
	Z ekseni etkili vuruş	mm	570
	X/z ekseninin maksimum hızlı hareketi	m/benim	24
	Hızlı hareket için x/z ekseni ayarı	m/benim	16/18
	X/Z Ekseni Silindir Vidası Özellikleri	mm	40
	X/Z Ekseni Göstergesi Özellikleri	mm	35/45
On iki pozisyon servo tareti	On iki pozisyon servo taret merkezi yüksekliği		100
	Bıçak kulesi zıt kenar (dış çap)	mm	385
	Taretin merkez yüksekliği	mm	100
	Taret bıçak sayısı	düzeltmek	12
	Bitişik takım işlemenin parazit çapı	mm	Ø180
	Sabit araç tutucu boyutu	mm	25x25
	Bıçak tutucu sapı	mm	Ø25
elektrikli makineler	Ana motor gücü/tork	KW / NM	11kw/derecelendirilmiş 72nm	15kw/derecelendirilmiş 98nm	7.5 kW/puan 47nm
	X/Z ekseni motor gücü/tork	KW / NM	Yaskawa 1.8kw/11.5nm. İsteğe bağlı yeni nesil 2.4 kw/derecelendirilmiş 11.5nm
	Taret aleti değiştiren motorun gücü/torku	KW / NM	Yeni Nesil 1.0 kW/3.1nm
	Soğutma Sistemi Motor Gücü	KW	0.3
	Yüksek basınçlı soğutma sistemi motor gücü	KW	3
Püskürtme	Tüzük	mm	420
	Maksimum Pul Döküm Pimi	mm	100
	Pasulak Çıkarma Pimi Tahrik Formu		Hidrolik, güçlü sertlik
	Tepecki üst iğne koni deliği konik	MK	Mohs 5 #, hassas işleme sırasında sallanmaz veya çözülmez.
	Tip ve Chuck arasındaki maksimum mesafe	mm	690
diğer	Yatak eğilimi	°	30 ° veya 15 °
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2500x1600x1700
	Tüm makinenin toplam ağırlığı	KİLOGRAM	Tüm makinenin toplam ağırlığı 4500kg, isteğe bağlı toplam ağırlık 3500kg, eksi 10000 yuan
	Toplam güç	KW	20
	Ortalama güç tüketimi	KW / H	3

CNC TARRET TİPİ Otomatik Torna Takımı Alet Doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Tespit yöntemi	Fabrika standardı


Mil Radyal Beat		Dış koninin salınımını tespit edin	0.0025


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
