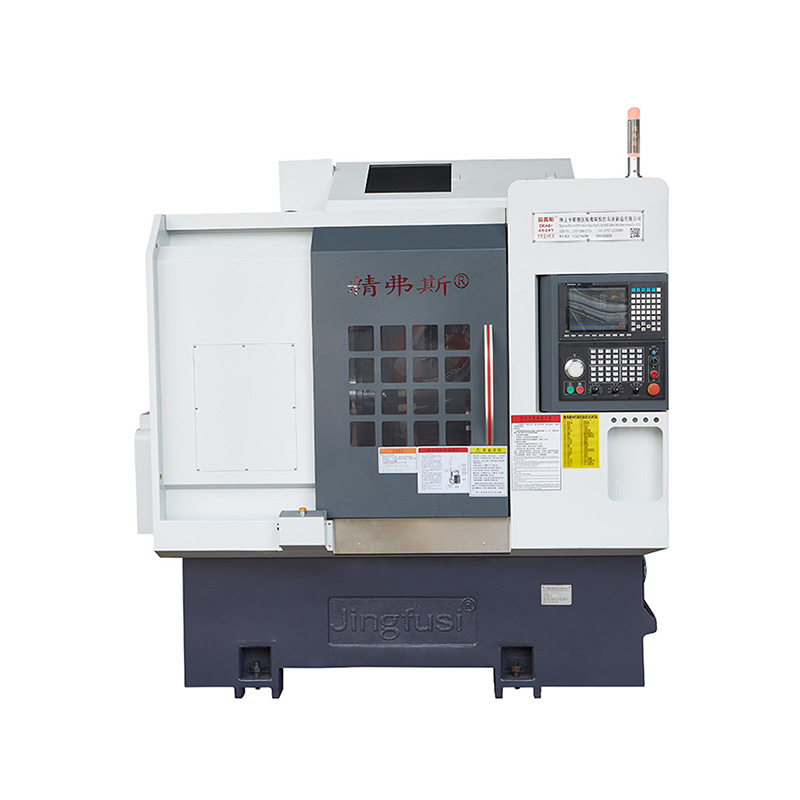

Ekonomik dönüş değirmeni işleme makinesi

Jingfusi® Ekonomik Turn değirmeni işleme makinesi, parça işleme sırasında sertliği artırmak için güçlü bir iş mili fren yardımcı mekanizması ile tasarlanmıştır. Doğrudan Araç Değiştirme Sistemi, araç değiştirme prosedürünün karmaşık adımlarını kaydeder ve araç değiştirmenin çalışma süresini kısaltır, kullanıcılar için verimli işleme ve maliyet tasarrufu sağlar.

modeli:CK76DTY

Talep Gönder

Ürün Açıklaması

Jingfusi® Ekonomik Turn değirmeni işleme makinesi, 3 eksenli (x, y, z) çok istasyonlu bir bilgisayar sayısal olarak kontrol edilen bir dönüş ve freze bileşik tornasıdır. Dönüş, öğütme, delme, sıkıcı, dokunma ve diğer işlevleri tek bir cihaza entegre eder. Son ve yan frezeleme, sondaj, dokunma ve diğer kombine işlemeyi gerçekleştirebilir. Özellikle bazı döner parçaların karmaşık şekiller ve yüksek hassasiyet gereksinimleri ile işlenmesi için uygundur. İşleme adımlarının tamamını veya çoğunu bir kenetleme içinde tamamlayabilir. Doğruluk sağlayın, verimliliği artırın ve maliyetleri azaltın.

Jingfusi® Makine Seyahat Şeması

Ürün detayları

Parametre listesi

öğe	Torna modeli	birim	CK52dty	CK76dty	CK46dty
İşleme kapsamı	Milin maksimum dönme çapı	mm	Ø 700
	Maksimum dönüş dış daire uzunluğu	mm	520
	Maksimum çubuk çapı	mm	Ø 55	Ø 72	Ø 45
ana eksen	Maksimum Mil Hızı	R/dk	4200 (3500 ayar)	3200 (2000 ayar)	6000 (set 4500)
	Mil kafa tipi		A2 - 6	A2 -8	A2 - 5
	Mil delik çapı çapı	mm	Ø 66	Ø 86	Ø 56
beslemek	X/z/y eksen maksimum strok	mm	260/500/± 60
	Milin merkezinden geçen 90 ° güç kafası	mm	30
	X/Z/Y ekseninin maksimum hızlı hareketi	m/benim	24 (ayar 16)/ 24 (ayar 16)/ 14 (ayar 8)
	X/Z/Y eksen vidalı çubuk	mm	40
	X/Z/Y Eksen Roller Pisti	mm	35/45/35
Güç tareti	Güç tareti modeli (güç tareti)	BMT	BMT55
	Güç kafası koltuk	Ki	ER32
	Sabit araç tutucu boyutu	mm	25x25
	Delik Tutucu Şa Çapı	mm	Ø32
elektrikli makineler	Ana motor gücü/tork	KW / NM	11kw/derecelendirilmiş 72nm	15kw/derecelendirilmiş 98nm	7.5 kW/puan 47nm
	X/Z/Y Eksen Motor Gücü/Tork	KW / NM	Yaskawa 2.9 kw /18.6nm，ptional yeni nesil3.1 kw /15nm
	TARRET GÜÇ KAPLIĞI MOTORIN GÜCÜ/TORKU	KW / NM	Yeni Nesil 3.1 KW/15nm
	Taret güç motorunun maksimum hızı	R/dk	6000 (4000 ayar), Ortak Hız 4000
	Güç Kafası Motor Gücü/Tork	KW / NM	3.1 kw/15nm
	Taret aleti değiştiren motorun gücü/torku	KW / NM	Yeni Nesil1.0 KW /3.1nm
Püskürtme	Tüzük	mm	520
	Maksimum Hidrolik Strok	mm	100
	Tepecki üst iğne koni deliği konik	MK	Mohs 5#
	Tip ve Chuck arasındaki maksimum mesafe	mm	690
diğer	Mil Konumlandırma Fren cihazı		Hidrolik, isteğe bağlı programlanabilir
	Yatak eğilimi	°	30 ° veya 15 °
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2500x1680x1900
	Tüm makinenin toplam ağırlığı	KİLOGRAM	5000kg
	Toplam güç	KW	20
	Ortalama güç tüketimi	KW / H	3

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Tespit yöntemi	Fabrika standardı


Mil Radyal Beat		Dış koninin salınımını tespit edin	0.0035


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Y ekseni tekrar konumu		Y ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.004


C Ekseni Tekrar Konumu		C ekseni sabit noktasının yeniden konumlandırılmasını tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin	20 ark saniye


C Eksen Pozisyonu Döner		C ekseninin rastgele konum doğruluğunu tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan ayarları kontrol edin	72 ark saniye


Güç Kafa Kelepçesi Beat		Koni ritmi	0.015

Güç Kafa Kelepçesi Beat		Kelepçe Dövme	0.01

Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
