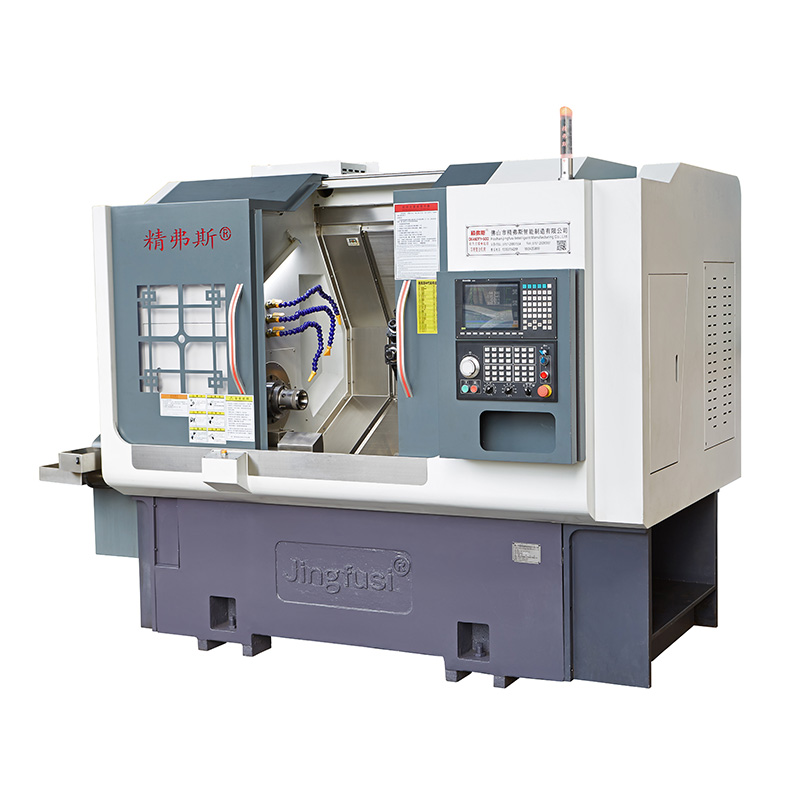

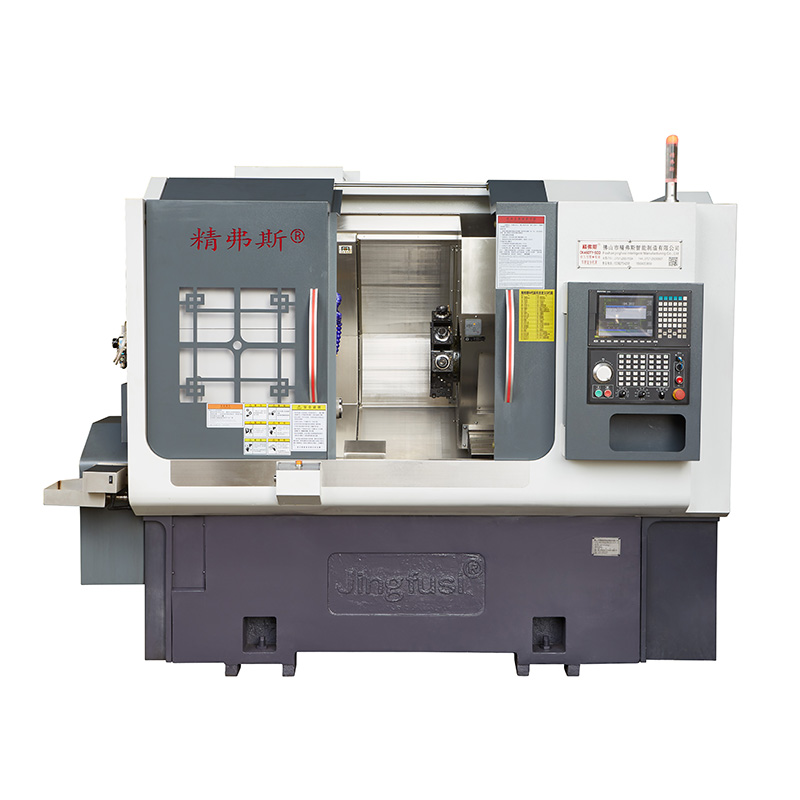

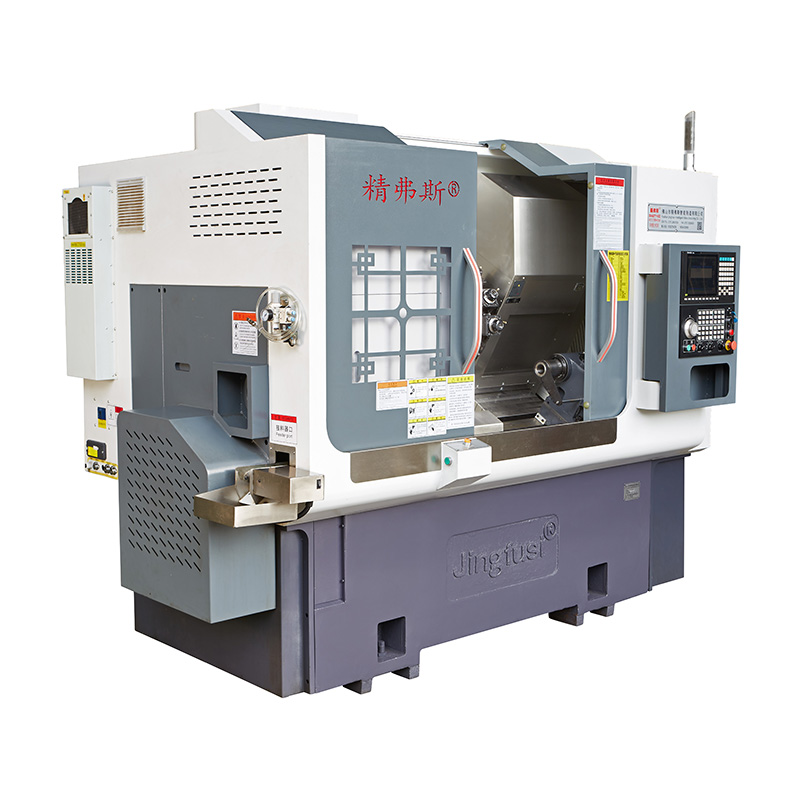

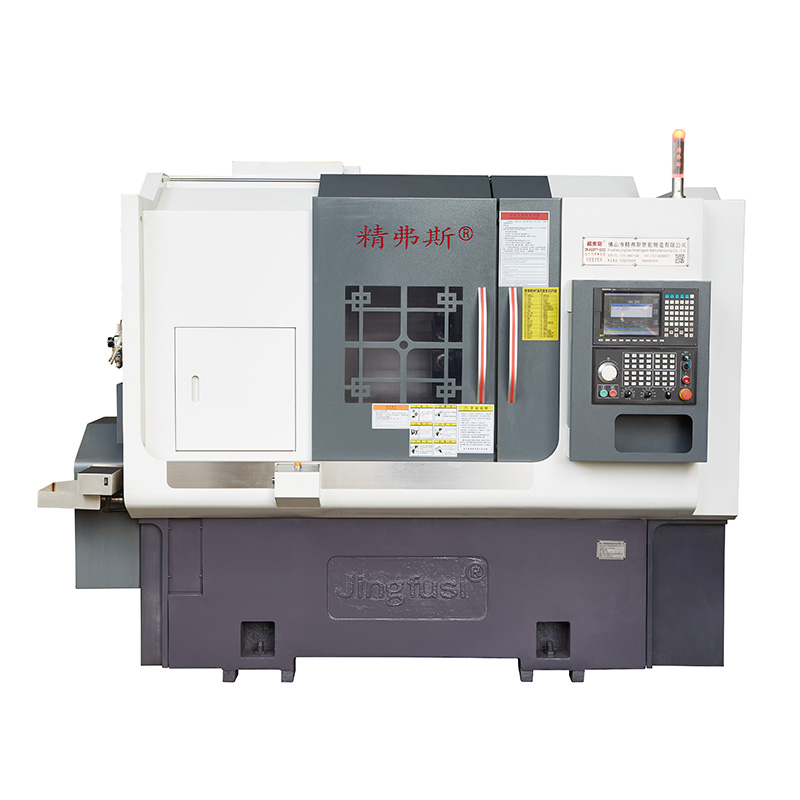

Yüksek hızlı güç tareti dönüş ve freze bileşik makinesi

Bu Jingfusi® Yüksek Hızlı Power Tartet Dönüşü ve Freze Bileşik Makineleri, metaller, plastikler ve daha fazlası dahil olmak üzere çok çeşitli malzemelerde hem dönüş hem de öğütme işlemlerini gerçekleştirebilir. Dönüş silindirik özellikler için kullanılırken, frezeleme düz veya konturlu yüzeyler için kullanılır.

modeli:CK46DTY

Talep Gönder

Ürün Açıklaması

IngFUSI® Yüksek Hızlı Güç Tür Turning ve Freze Bileşik Makinesi, yüksek hızlı ve hassas işleme için tasarlanmış çok yönlü bir CNC işleme aracıdır. Özellikle karmaşık özelliklere ve talepkar özelliklere sahip bileşenler için uygundur.

Makine Seyahat Diyagramı

High-speed Power Turret Turning and Milling Compound Machine

Ürün detayları

Parametre listesi

öğe	Torna modeli	birim	CK46dty	CK52dty
İşleme kapsamı	Milin maksimum dönme çapı	mm	Ø 600
	Maksimum dönüş dış daire uzunluğu	mm	300
	Maksimum çubuk çapı	mm	Ø 45	Ø 55
ana eksen	Maksimum Mil Hızı	R/dk	6000 (4500 ayar)	4200 (3500 ayar)

	Mil kafa tipi		A2-5	A2-6
	Mil delik çapı çapı	mm	Ø 56	Ø 66
beslemek	X/z/y eksen maksimum strok	mm	800/400/± 60


	Milin merkezinden geçen 90 ° güç kafası	mm	60
	X/Z/Y ekseninin maksimum hızlı hareketi	m/benim	24 (Ayar 18) / 24 (ayar 18) / 15 (ayar 12)
	X/Z/Y eksen vidalı çubuk	mm	32/32/32
	X/Z/Y Eksen Roller Pisti	mm	35/35/35
Güç tareti	Güç tareti modeli (güç tareti)	BMT	BMT45 ， İsteğe bağlı BMT55

	Güç kafası koltuk	Ki	ER25
	Sabit araç tutucu boyutu	mm	25x25
	Delik Tutucu Şa Çapı	mm	Ø25
Püskürtme	Ana motor gücü/tork	KW / NM	7.5 kW/puan 47nm	11kw/derecelendirilmiş 72nm


	X/Z/Y Eksen Motor Gücü/Tork	KW / NM	Yaskawa 1.8kw/11.5n. İsteğe bağlı yeni nesil2.4 kw/derecelendirilmiş 11.5nm
	Taret güç motorunun maksimum hızı	R/dk	80000 ° (Güç Kafası ≤7000 Değişiklik ， 90 ° Güç Kafası ≤6000 Değişiklik)
	Güç Kafası Motor Gücü/Tork	KW / NM	8.5 kW/derecelendirilmiş 16.5nm
	Taret aleti değiştiren motorun gücü/torku	KW / NM	Yeni Nesil1.0 KW /3.1nm
diğer	Mil Konumlandırma Fren cihazı		hidrolik basınç


	Yatak eğilimi	°	35 °
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2200x1500x1900
	Tüm makinenin toplam ağırlığı	KİLOGRAM	3900kg
	Toplam güç	KW	15
	Ortalama güç tüketimi	KW / H	3

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Fabrika standardı


Mil Radyal Beat		Dış koninin salınımını tespit edin	0.0035


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Y ekseni tekrar konumu		Y ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.004


C Ekseni Tekrar Konumu		C ekseni sabit noktasının yeniden konumlandırılmasını tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin	20 ark saniye


C Eksen Pozisyonu Döner		C ekseninin rastgele konum doğruluğunu tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan ayarları kontrol edin	72 ark saniye


Güç Kafa Kelepçesi Beat		Koni ritmi	0.015

Güç Kafa Kelepçesi Beat		Kelepçe Dövme	0.01

Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
