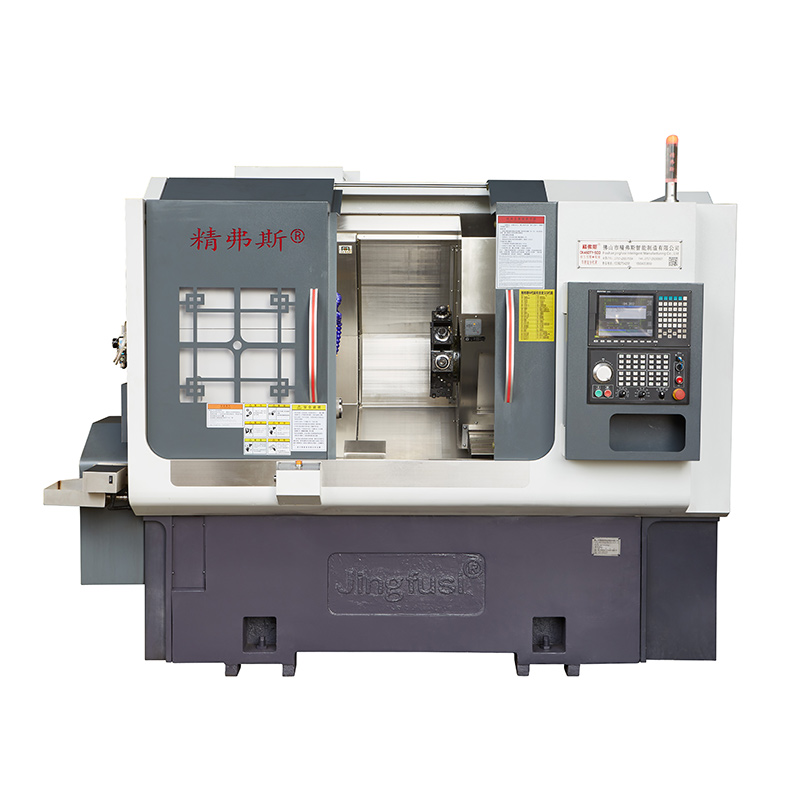

Çok görevli dönüm ve freze CNC makinesi

Çok görevli dönme ve öğütme CNC makinesinin tanıtımı-karmaşık bileşenleri yüksek hassasiyet ve verimlilikle işlemek için mükemmel bir çözüm. Bu CNC Turning ve Freze Merkezleri, hem dönüş hem de öğütme işlemlerini işlemek için inşa edilmiştir, bu da onu herhangi bir CNC mağazasına çok yönlü bir ek haline getirir.

modeli:CK46DTY

Talep Gönder

Ürün Açıklaması

Bu çok görevli CNC torna'nın temel özelliklerinden biri, tek bir iş parçasında birden fazla işlem gerçekleştirme yeteneğidir, bu da kurulum süresini önemli ölçüde azaltır ve verimliliği artırır. Gelişmiş CNC sistemi her seferinde tutarlı ve kesin sonuçlar sağlar, bu da onu yüksek hacimli üretim için ideal bir seçim haline getirir.

Çok görevli dönme ve öğütme CNC makinesi, plastiklerden metallere ve aradaki her şeye kadar çok çeşitli malzemeleri kullanabilir. Sağlam yapısı olağanüstü dayanıklılık ve uzun süreli performans sağlarken, ergonomik tasarımı çalışmayı ve sürdürmeyi kolaylaştırır.

Bu CNC çoklu görev değirmeni dönüş makinesi, özel işleme ihtiyaçlarınızı karşılamak için bir dizi standart ve isteğe bağlı özellik ile birlikte gelir. Güçlü iş mili ve gelişmiş kesme araçları olağanüstü hız ve doğruluk sağlarken, otomatik araç değiştiricisi işleme işleminde herhangi bir kesinti olmadan hızlı ve kolay takım değişikliklerine izin verir.

Havacılık, savunma, otomotiv veya başka bir endüstri için karmaşık bileşenler işliyor olun, CNC çoklu görev çevirme merkezi makinesi mükemmel bir seçimdir. Üstün performansı, çok yönlülüğü ve güvenilirliği ile bu makine beklentilerinizi aşacağından ve işleme özelliklerinizi bir sonraki seviyeye taşımanıza yardımcı olacağından emin olabilirsiniz.

Özetle, çoklu görev turu ve öğütme CNC makinesi, herhangi bir CNC mağazasına oyun değiştiren bir ektir. Eşsiz performans, hassasiyet ve verimlilik sunar, bu da onu tüm işleme ihtiyaçlarınız için mükemmel bir çözüm haline getirir. İşletmenizi bir sonraki seviyeye taşıma fırsatını kaçırmayın-bugün 5 eksenli çoklu görevli CNC makinesine yatırım yapın!

Makine Seyahat Diyagramı

Automatic Turret Turning and Milling Machine

Ürün detayları

Parametre listesi

öğe	Torna modeli	birim	CK52dty	CK76dty	CK46dty
İşleme kapsamı	Milin maksimum dönme çapı	mm	Ø 700
	Maksimum dönüş dış daire uzunluğu	mm	520
	Maksimum çubuk çapı	mm	Ø 55	Ø 72	Ø 45
ana eksen	Maksimum Mil Hızı	R/dk	4200 (3500 ayar)	3200 (2000 ayar)	6000 (set 4500)
	Mil kafa tipi		A2 - 6	A2 -8	A2 - 5
	Mil delik çapı çapı	mm	Ø 66	Ø 86	Ø 56
beslemek	X/z/y eksen maksimum strok	mm	260/500/± 60
	Milin merkezinden geçen 90 ° güç kafası	mm	30
	X/Z/Y ekseninin maksimum hızlı hareketi	m/benim	24 (ayar 16)/ 24 (ayar 16)/ 14 (ayar 8)
	X/Z/Y eksen vidalı çubuk	mm	40
	X/Z/Y Eksen Roller Pisti	mm	35/45/35
Güç tareti	Güç tareti modeli (güç tareti)	BMT	BMT55
	Güç kafası koltuk	Ki	ER32
	Sabit araç tutucu boyutu	mm	25x25
	Delik Tutucu Şa Çapı	mm	Ø32
elektrikli makineler	Ana motor gücü/tork	KW / NM	11kw/derecelendirilmiş 72nm	15kw/derecelendirilmiş 98nm	7.5 kW/puan 47nm
	X/Z/Y Eksen Motor Gücü/Tork	KW / NM	Yaskawa 2.9 kw /18.6nm，ptional yeni nesil3.1 kw /15nm
	TARRET GÜÇ KAPLIĞI MOTORIN GÜCÜ/TORKU	KW / NM	Yeni Nesil 3.1 KW/15nm
	Taret güç motorunun maksimum hızı	R/dk	6000 (4000 ayar), Ortak Hız 4000
	Güç Kafası Motor Gücü/Tork	KW / NM	3.1 kw/15nm
	Taret aleti değiştiren motorun gücü/torku	KW / NM	Yeni Nesil1.0 KW /3.1nm
Püskürtme	Tüzük	mm	520
	Maksimum Hidrolik Strok	mm	100
	Tepecki üst iğne koni deliği konik	MK	Mohs 5#
	Tip ve Chuck arasındaki maksimum mesafe	mm	690
diğer	Mil Konumlandırma Fren cihazı		Hidrolik, isteğe bağlı programlanabilir
	Yatak eğilimi	°	30 ° veya 15 °
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2500x1680x1900
	Tüm makinenin toplam ağırlığı	KİLOGRAM	5000kg
	Toplam güç	KW	20
	Ortalama güç tüketimi	KW / H	3

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Tespit yöntemi	Fabrika standardı


Mil Radyal Beat		Dış koninin salınımını tespit edin	0.0035


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Y ekseni tekrar konumu		Y ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.004


C Ekseni Tekrar Konumu		C ekseni sabit noktasının yeniden konumlandırılmasını tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin	20 ark saniye


C Eksen Pozisyonu Döner		C ekseninin rastgele konum doğruluğunu tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan ayarları kontrol edin	72 ark saniye


Güç Kafa Kelepçesi Beat		Koni ritmi	0.015

Güç Kafa Kelepçesi Beat		Kelepçe Dövme	0.01

Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
