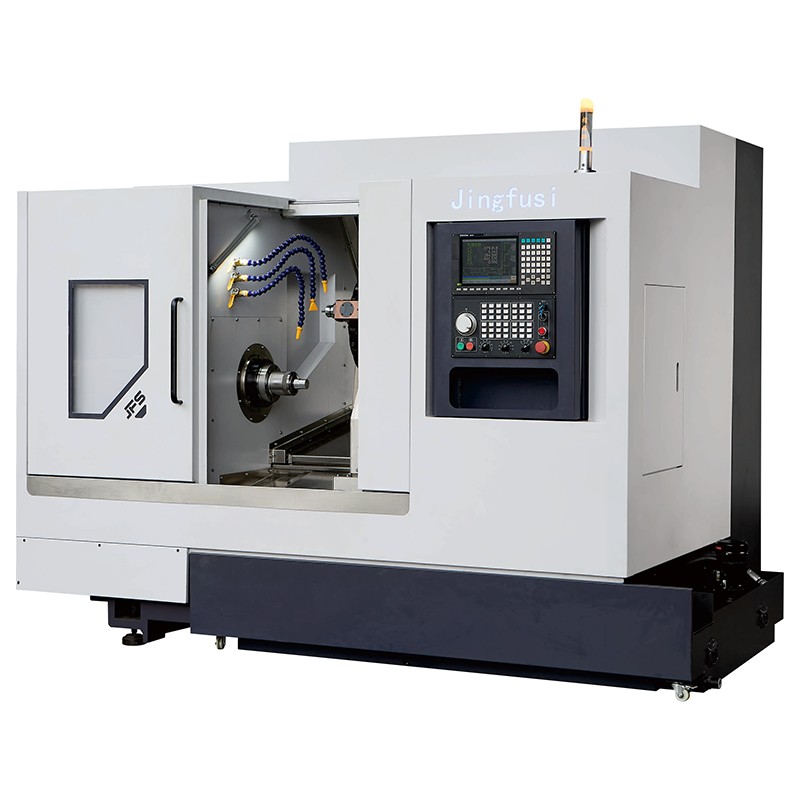

Güç Taret CNC Torna CK46 52 76DT

Jingfusi, yüksek kaliteli Güç Taret CNC Torna CK46 52 76DT üretmektedir. Kaynaktan ısı kaynağını ortadan kaldıran ve işleme doğruluğunun istikrarlı garantisini sağlayan dişlisiz modül iletimini benimsemeyi seçiyoruz. Makine, frezeleme ve tornalama işlevlerini entegre eder ve paslanmaz çelik, titanyum alaşımı, karbon çeliği vb. gibi karmaşık malzemeleri esnek bir şekilde işleyebilir.

modeli:CK46/52/76DT

Talep Gönder

Ürün Açıklaması

Çin fabrikasından Jingfusi Güç Taret CNC Torna CK46 52 76DT, iki yüksek performanslı güç başlığı ile donatılmıştır; normal çalışma koşullarında 0° güç kafasının maksimum hızı 8000 RPM'ye ulaşabilir ve 90° güç kafası 6500 RPM'ye ulaşabilir.

Ürün Özelliği

Tutarlı şekil, döküm organizasyonu, yaşlandırma işlemi ve montaj doğruluğu öncülüğünde, sanal Y ekseni ve dikey Y ekseninin kendi avantajları vardır: sanal Y ekseni sertliği daha iyidir, yuvarlaklık ayarı daha sorunsuzdur; Dikey Y ekseni strokunun uzatılması kolaydır, işleme kalitesi daha iyidir, programlama zorluğu düşüktür ve başlatılması hızlıdır.

Talaş kaldırma sistemi, çeşitli üretim senaryolarına uygun, yan ve arka entegre tasarımı, esnek kurulum modunu benimser. Buna ek olarak, ekipmanın uzun süreli istikrarlı çalışmasını sağlamak ve tüm makinenin servis ömrünü etkili bir şekilde uzatmak için tüm döküm tavlanmış, titreşim yaşlanması ve diğer çok kanallı proses işlemlerine tabi tutulmuştur.

Ana Şartname

Torna modeli		birim	CK46DT sanal Y	CK52DT sanal Y	CK76DT sanal Y	Yeniden pazarlama
İşleme kapasitesi	Yatak üzerinde maksimum salınım çapı	mm	700	ø700	700
	Maksimum dönüş çapı	mm	Q300	0300	Ø300
	Maksimum dönüş uzunluğu	mm	480	480	480
Mil	mili hidrolik ayna	içinde	6"	8”	10"
	yerden mil merkez yüksekliği	mm	1050	1050	1050
	Mil burnu	-	A2-5	A2-6	A2-8
	Mil deliği çapı	mm	Ø56	066	S86
	×ZY-xis motor gücü/torku	mm	Ø45	051	072
	Maksimum iş mili hızı	devir/dakika	4500	4000	2000
	İş mili motor gücü/torku	Kw/N.m	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Güç taret modeli		BMT45-16T	BMT55-16T	BMT55-16T
Güç Kulesi	Doğrudan tahrikli yüksek hızlı güç taret	Kw/N.m7	7.5KW/22N.mor 11KW/42Nm	7.5Kw/22N.mor 11KW/42Nm	75Kw/22Nm veya 1KW/42Nm
Güç Kulesi	Güç taret aletinin maksimum hızı	r/mm	8000 veya 6000	8000 veya 6000	8000 veya 6000
X/Z/Y ekseni beslemesi	×ZN ekseni Maksimum hızlı hareket hızı	m/benim	24	24	24
	×ZY-xis motor gücü/torku	Kw/N.m	3,1 KW/15Nm	3,1 KW/15Nm	3,1 KW/15Nm
	×ZY ekseni C3 dereceli vidalar	-	32/40/40	32/40/40	32/40/40
	×/Z/Y ekseni makaralı kılavuz rayları	-	35/45/45	35/45/45	35/45/45
	Xaxis etkili seyahat	mm	500	500	500
	Z ekseni etkili hareket	mm	530	530	530
	Enterpolasyon Y ekseni etkin hareket	mm	+48,-52	+48,-52	+48,-52
	Enterpolasyon Y ekseni 90° güç kafası iş mili merkezinden geçer	mm	60	70	70
Ekipman özellikleri	Makine net ağırlığı	kilogram	5000	5000	5100
	Toplam makine gücü	KW	34	37	37
	Makine U×G×Y	mm	2600×2050×2040	2600×2050×2040	2600×2050×2040

Takım tezgahı sürekli olarak optimize edilmektedir; yukarıdaki parametreler için lütfen takım tezgahının gerçek verilerine bakın.

İsteğe bağlı öğeler

Yapılandırma öğesi		CK46DT sanal Y	CK52DT sanal Y	CK76DT sanal Y
Ana Mil	Mekanik mil	●	●	●
Ana Mil	Elektrikli mil	O	O	O
denetleyici	SYNTEC denetleyici	●	●	●
Besleme ekseni	Yaskava	O	O	O
Besleme ekseni	SENTEC	●	●	●
Taret	Doğrudan tahrikli yüksek hızlı güç taret	●	●	●
	Tayvan Maikun güç tareti	O	O	O
	Alman Paitech güç tareti	O	O	O
Sıkıştırma	Kelepçeyi geri çekin	●	●	●
Sıkıştırma	Chuck	O	O	O
Yardımcı ekipman	Parça toplama cihazı	O	O	O
	Besleme cihazı	O	O	O
	Talaş konveyörü	O	O	O
	Otomatik robot	O	O	O
	Yağ buharı ayırıcı	O	O	O
