Eğimli Yatak CNC Torna Makinesi
  • Eğimli Yatak CNC Torna Makinesi Eğimli Yatak CNC Torna Makinesi

Eğimli Yatak CNC Torna Makinesi

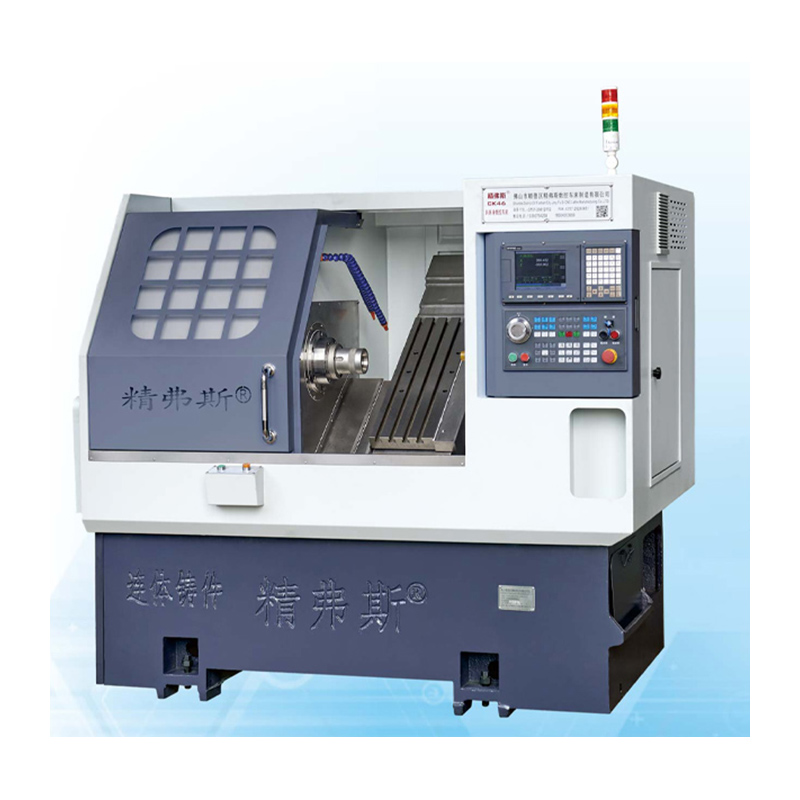

Jingfusi® eğimli yataklı CNC torna makinesi, eğimli veya eğimli yatak tasarımına sahip bir tür bilgisayar sayısal kontrol (CNC) torna tezgahıdır. Bu tasarım onu ​​geleneksel düz yataklı tornalardan ayırır. Eğimli yataklı torna tezgahında, makinenin yatağı veya tabanı yatay düzleme göre genellikle 35 derece civarında bir açıyla eğimlidir. Bu tasarım çeşitli avantajlar sunar ve modern işleme ve imalat süreçlerinde yaygın olarak kullanılır.
modeli:CK46

Talep Gönder

Ürün Açıklaması
Jingfusi®  is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!
Jingfusi® Eğimli Yataklı CNC Torna Makinesi Özellikleri:

35 derece eğimli yataklı CNC torna tezgahı
Talaş taşıma kapasitesi geniş ve kullanışlıdır, müşteri ön veya arka tarafta talaş taşımayı seçebilir
Vida ön germe yapısı
Çete tipi araç postası

Eğimli yataklı CNC torna tezgahının bazı temel özellikleri ve avantajları şunlardır:

Sağlamlık: Eğimli yatak tasarımı makinenin sağlamlığını artırarak kesici takımlar ve iş parçaları için daha iyi destek ve stabilite sağlar. Bu sertlik, gelişmiş işleme doğruluğu ve yüzey kalitesi ile sonuçlanır.

Talaş Yönetimi: Yatağın eğimli yönelimi daha etkili talaş tahliyesine olanak tanır. İşleme prosesi sırasında üretilen talaşlar çalışma alanından düşme eğilimi göstererek talaş birikmesi ve takımın hasar görmesi riskini azaltır.

Ergonomi: Eğimli yataklı torna tezgahları genellikle daha ergonomik bir tasarıma sahiptir, bu da operatörlerin iş parçalarını yüklemesini ve boşaltmasını kolaylaştırır. Eğimli yatak, işleme alanının daha iyi görülebilmesini sağlayarak operatörün verimliliğini ve güvenliğini artırabilir.

Daha Az Takım Girişimi: Eğimli yatak tasarımı, özellikle karmaşık veya konturlu parçaları işlerken kesici takım ile iş parçası arasındaki temas riskini azaltır.

Yüksek Hızlı İşleme: Eğimli yataklı torna tezgahları, yüksek hızlı işleme operasyonları için çok uygundur. Geliştirilmiş sertlik ve talaş boşaltma özellikleri, daha yüksek kesme hızlarına ve daha yüksek üretkenliğe olanak tanır.

Çok yönlülük: Bu makineler çok yönlüdür ve yüzey alma, tornalama, delme, diş açma ve kanal açma dahil olmak üzere çok çeşitli tornalama işlemleri için kullanılabilir.

Otomasyon Entegrasyonu: Eğimli yataklı CNC torna tezgahları, üretkenliği daha da artırmak ve manuel emeği azaltmak için robotik yükleyiciler gibi otomasyon sistemleriyle kolayca entegre edilebilir.

Hassasiyet ve Doğruluk: Eğimli yatak tasarımının sertliği ve stabilitesi, daha yüksek işleme hassasiyeti ve doğruluğuna katkıda bulunarak onu dar toleranslar gerektiren uygulamalar için uygun hale getirir.

Malzeme Uyumluluğu: Eğimli yataklı torna tezgahları; metaller, plastikler ve kompozitler dahil olmak üzere çeşitli malzemeleri işleyebilir; bu da onları havacılık, otomotiv ve tıbbi cihaz imalatı gibi çok çeşitli endüstrilere uygun hale getirir.

Takım Değişiklikleri: Eğimli yataklı CNC torna tezgahlarının çoğu, hızlı ve otomatik takım değişikliklerine olanak tanıyan, arıza süresini azaltan ve verimliliği artıran takım değiştiricilerle donatılmıştır.

Özetle, eğimli yataklı bir CNC torna makinesi, geleneksel düz yataklı tornalara göre gelişmiş sağlamlık, talaş yönetimi ve ergonomi gibi çeşitli avantajlar sunar. Bu makineler genellikle hassasiyetin, verimliliğin ve çok yönlülüğün gerekli olduğu modern işleme ortamlarında kullanılır.

Makine Hareket Şeması



Ürün Detayları



Parametre Listesi

proje birim CK46 CK52 CK76
Maksimum dönüş uzunluğu mm 350
Yatakta maksimum dönüş çapı mm Ø500
Kaykay üzerinde maksimum dönüş çapı mm Ø160
Yatak eğimi ° 35°
X/Z ekseninin etkili hareketi mm Çap 1000/400
X/Z ekseni vida özellikleri mm 32
X/Z ekseni ray özellikleri mm 35
X/Z ekseni motor gücü KW 1.3
X/Z ekseninin maksimum hızlı hareketi m/dak 24
Takım tezgahı uzunluğu X genişlik X yükseklik mm 2100X1580X1800
Tüm makinenin toplam ağırlığı KİLOGRAM 2600
Bıçak numarası düzeltmek 8
Kare bıçak boyutu mm 20X20
Yuvarlak delik kesici boyutu mm Ø20
Toplam güç kw 13 13 16
Ortalama güç tüketimi kW/saat 2 2 2.5
Ana mil Mil ucu yüz formu
A2-5 A2-6 A2-8
Maksimum iş mili hızı devir/dakika 6000 (4500'e ayarlı) 4200(3500'e ayarlı) 3200(2500'e ayarlı)
Mil motor gücü KW 7.5 7.5 11
Mil motorunun nominal torku nm 47,8 Nm 47,8 Nm 72 Nm
Maksimum çubuk geçiş çapı mm Ø 45 Ø51 Ø75

Takım Tezgahı Doğruluğu

Makine doğruluğu, Jingfus faktörü standardı:
Başlıca test öğesi Şematik diyagram Algılama yöntemi
Fabrika standardı
Mil radyal vuruşu,
Dış koninin salgısını tespit edin 0.0025
X ekseni tekrar konumu
X ekseninin tekrarlanan konumlandırmasını tespit edin. Not: Önce soğuk motor ve sıcak motor hatasını dengelemek için yaklaşık 50 kez tahmin yapın ve ardından tekrarlanan konumlandırmayı tespit edin. 0.0025
Z ekseni tekrar konumu
Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motor hatasını dengelemek için yaklaşık 50 kez tahmin yapın ve ardından tekrarlanan konumlandırmayı tespit edin. 0.0025
Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa bu sözleşmenin yazılması sırasında belirlenecektir. Müşteri bu ürünü Jingfusi Fabrikasının ilk kabulüyle aynı anda test etmelidir.
