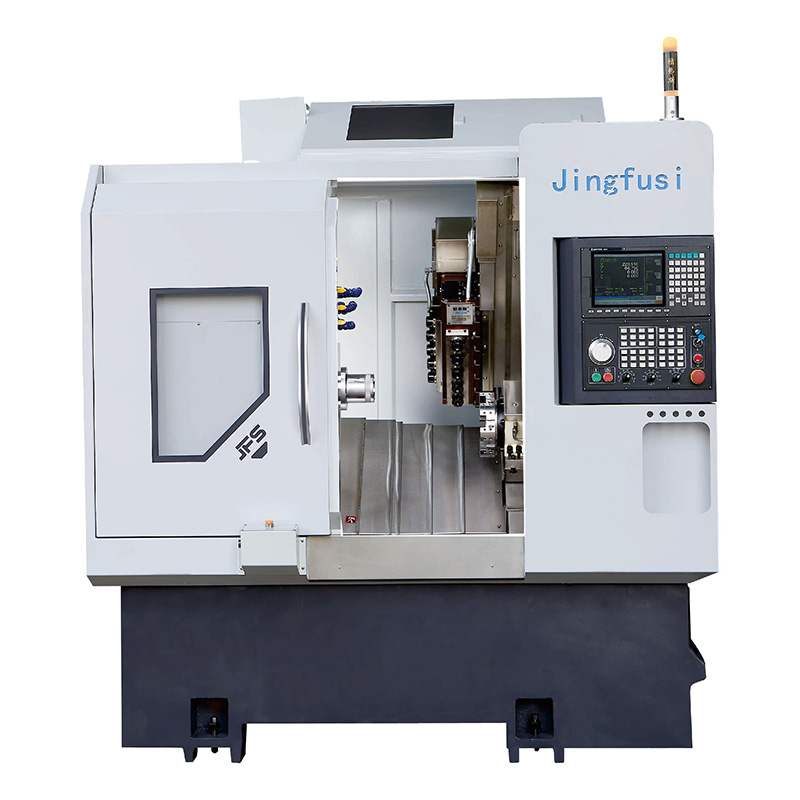

Torna freze CNC Torna CK46 52-5+5+Y

Jingfusi, küresel müşteriler için dayanıklı Torna freze CNC Torna CK46 52-5+5+Y sağlar. Ürünümüzün kullanımı ve bakımı basittir ve gerçek kullanımda çok hızlı çalışarak müşterilere son derece yüksek üretim verimliliği sağlar. Fabrikamızı ziyaret etmenizi bekliyoruz.

modeli:CK46/52-5+5+Y

Talep Gönder

Ürün Açıklaması

Jingfusi bir Torna değirmeni CNC Torna CK46 52-5+5+Y fabrikasıdır. Ürünümüzün ana özellikleri aşağıdadır:

. Bu takım tezgahı, küçük ve orta büyüklükteki parçaların işlenmesinde güçlü taretle karşılaştırıldığında daha yüksek hız, daha yüksek hassasiyet ve daha iyi yüzey kalitesi sunar.

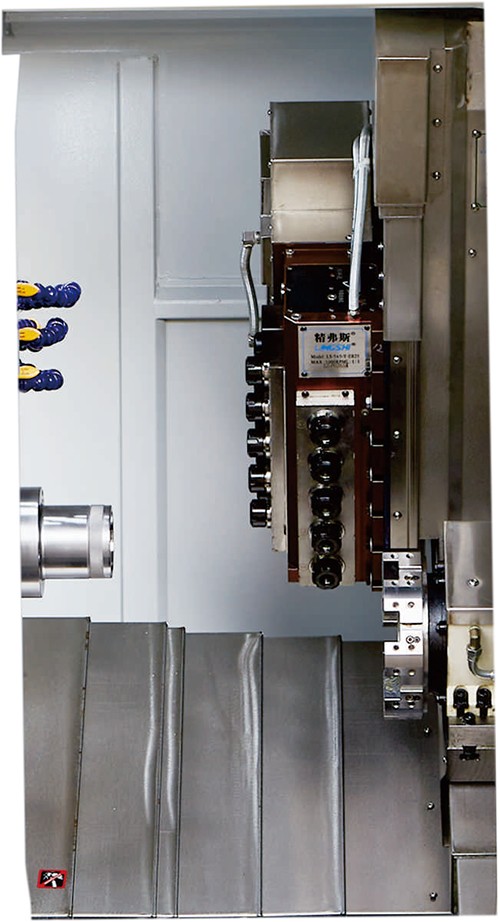

. Güç başlığı standart olarak 65 mm'lik bir dingil mesafesiyle gelir ve takılabilir tiptedir; güç başlığının veya yatakların kolayca değiştirilmesini kolaylaştırır ve bakımı basitleştirerek satış sonrası maliyetleri önemli ölçüde azaltır.

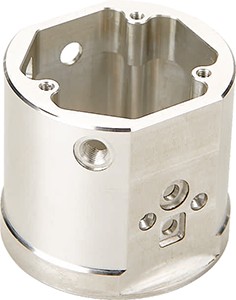

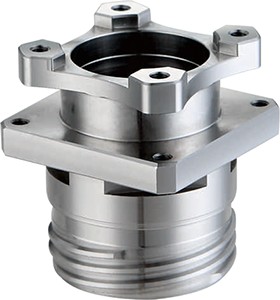

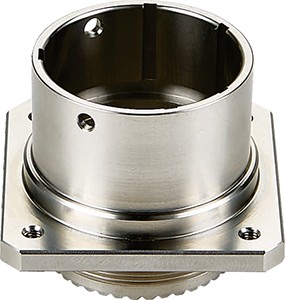

. Frezeleme ve tornalama fonksiyonları paslanmaz çelik, titanyum alaşımları ve karbon çeliği gibi karmaşık malzemeleri işleyebilir.
. Frezeleme ve tornalama fonksiyonları paslanmaz çelik, titanyum alaşımları ve karbon çeliği gibi karmaşık malzemeleri işleyebilir.

Ana Şartname

Torna modeli		birim	CK46-5+5+Y	CK52-5+5+Y	Yeniden pazarlama
İşleme kapasitesi	Maksimum dönüş çapı üst torna	mm	0480	0480
	Maksimum ayar çapı	mm	080	Q80
	Maksimum dönüş uzunluğu	mm	320	320
Mil	Milin zeminden merkez yüksekliği	mm	1150	1150
	Mil burnu	-	A2-5	A2-6
	Mil deliği çapı	mm	056	S66
	Maksimum çubuk malzemesi çapı	mm	045	Ø51
	Maksimum iş mili hızı		4500	4000
	İş mili motor gücü/torku	dev/dak Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	İsteğe bağlı entegre 11kW/60Nm; İsteğe bağlı entegre 22kW/170Nm
Güç Kulesi	Güç başlığı montaj modeli	-	Sabit 5+radyal yön 5+eksenel yön 5	Sabit 5+radyal yön 5+eksenel yön 5
	Güç başlığı motoru	Kw/N.m	SYNTEC2.4Kw/11.5N.m	SYNTEC2.4Kw/11.5N.m	İki motor on güç başlığını çalıştırıyor
	Şaftlar arasındaki mesafe	mm	65	65
	Maksimum f güç gücü	r/mm	5000	5000	4000 yaygın olarak kullanılan
	Tod'un powe kafasına inme yöntemi		ER25	ER25
Servo Taret	Servo Taret Modeli		MK-63RSV-8T	MK-63RSV-8T	İsteğe bağlı 12T
X/Z/Y ekseni beslemesi	Maksimum dönüş çapı üst torna	m/benim	24	24
	x/Z/Y ekseni motor gücü/torku	Kw/N.m	YASKAWAI 1,8 KW/11,5Nm veya SYNTEC 2,4KW/11,5Nm	YASKAWAI 1,8 KW/11,5Nm veya SYNTEC 2,4KW/11,5Nm
	XZM eksenli 3 kapılı bloklar	-	32/32/25	32/32/25
	X/ZY ekseni makaralı kılavuz rayları	-	35/35/30	35/35/30
	Xaxis etkili seyahat	mm	800	800
	Z ekseni etkili hareket	mm	470	470
	Yaxis etkili seyahat	mm	310	310
	Enterpolasyonlu Y ekseni 90° güç kafası iş mili merkezinden geçer	mm	70	70
Ekipman özellikleri	Makine net ağırlığı	kilogram	3500	3600
	Toplam makine gücü	KW	14	17.5
	Makine U×G×Y	mm	2200×1580×2000	2200×1580×2000

Takım tezgahı sürekli olarak optimize edilmektedir; yukarıdaki parametreler için lütfen takım tezgahının gerçek verilerine bakın.

İsteğe bağlı öğeler

Yapılandırma öğesi		CK46-5+5+Y	CK52-5+5+Y
Ana Mil	Mekanik mil	●	●
Ana Mil	Elektrikli mil	O	O
denetleyici	SYNTEC denetleyici	●	●
denetleyici	FANUC denetleyicisi	O	O
Besleme ekseni	Yaskava	●	●
Besleme ekseni	SENTEC	O	O
Sıkıştırma	Kelepçeyi geri çekin	●	●
Sıkıştırma	Chuck	O	O
floş	8 iş istasyonu	●	●
floş	12 iş istasyonu	O	O
Yardımcı ekipman	Parça toplama cihazı	O	O
	Besleme cihazı	O	O
	Talaş konveyörü	O	O
	Otomatik robot	O	O
	yağ buharı ayırıcı	O	O
