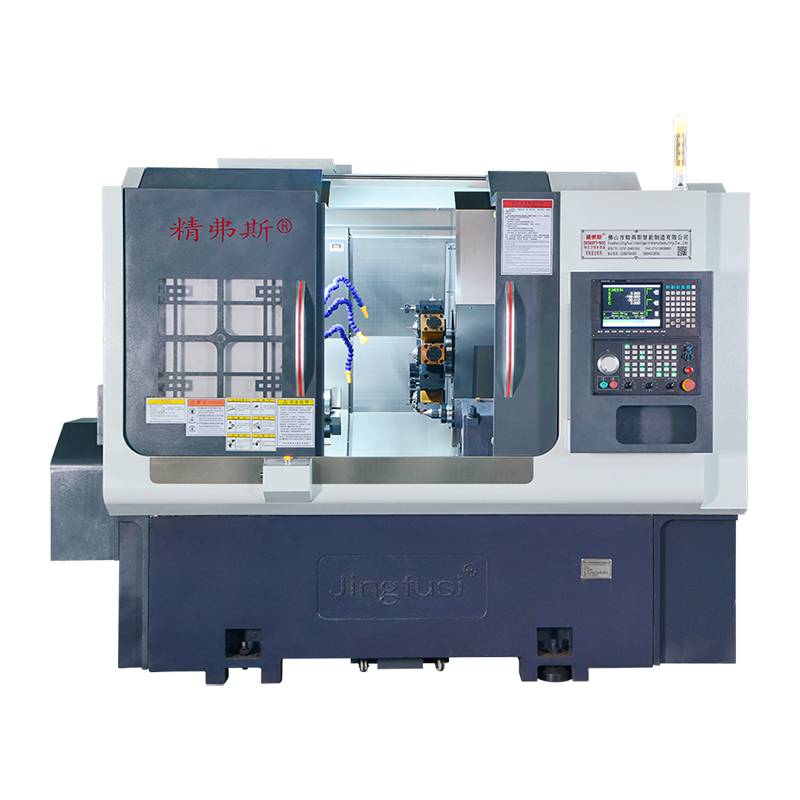

Turning Freze Kompozit Torna Makinesi

Jingfusi Yüksek Kaliteli Turning Frezeleme Kompozit Torna makinesi, tasarımında yardımcı mekanizma tutan esnek bir mil içerir ve parça işleme sırasında sertliği artırır. Doğrudan araç değiştirme sistemi, karmaşık araç değiştirme programlarına olan ihtiyacı ortadan kaldırır ve araç değiştirme boşluk süresini azaltır, bu da kullanıcılar için verimli işleme ve maliyet tasarrufu sağlar. Bu yenilikçi tasarım sadece işlemler sırasında makinenin genel stabilitesini geliştirmekle kalmaz, aynı zamanda araç değişikliği sürecini de kolaylaştırır, bu da işleme iş akışını kullanıcılar için daha verimli ve ekonomik olarak avantajlı hale getirir.

modeli:CK52DTY

Talep Gönder

Ürün Açıklaması

Jingfusis tedarikçilerinden dönme frezeleme kompozit torna makinesi, dönüş, öğütme, sondaj, sıkıcı, dokunma ve diğer çeşitli işlevleri tek bir çok yönlü cihaza eams olarak içerir. Uç ve yan frezeleme, delme, dokunma ve kompozit işlemeyi yürütme yeteneğine sahip olan bu makine, özellikle karmaşık şekiller için uygundur ve hassas özellikler talep eder. Gerekli işlemlerin tamamını veya çoğunu tek bir kenetleme ile tamamlayarak döner parçaların kapsamlı işleme ihtiyaçlarını ele alır. Bu sadece olağanüstü bir doğruluk sağlamakla kalmaz, aynı zamanda verimliliği de artırır ve sonuçta işleme sürecinde maliyet azaltmaya yol açar.

Turning Frezeleme Kompozit Torna Makinesi'nin Temel Özellikleri:

1. geniş iç boşluk ile tasarlanmış düzenleme.

2. Yüksek hassasiyetli, müstakil bir iş mili yapısının ve hızlı bir hidrolik döner sistemin birleştirilmesi, birinci sınıf performans sağlayarak.

3. Makine takımının yüksek hızlı özelliklerini garanti etmek.

4. Servo motorunun değerindeki yanlışlıklara neden olmaktan güç kesintilerinin sağlanması.

Makine Seyahat Diyagramı

Ürün detayları

Parametre listesi

öğe	Torna modeli	birim	CK52dty	CK76dty	CK46dty
İşleme kapsamı	Milin maksimum dönme çapı	mm	Ø 700
	Maksimum dönüş dış daire uzunluğu	mm	520
	Maksimum çubuk çapı	mm	Ø 55	Ø 72	Ø 45
ana eksen	Maksimum Mil Hızı	R/dk	4200 (3500 ayar)	3200 (2000 ayar)	6000 (set 4500)
	Mil kafa tipi		A2 - 6	A2 -8	A2 - 5
	Mil delik çapı çapı	mm	Ø 66	Ø 86	Ø 56
beslemek	X/z/y eksen maksimum strok	mm	260/500/± 60
	Milin merkezinden geçen 90 ° güç kafası	mm	30
	X/Z/Y ekseninin maksimum hızlı hareketi	m/benim	24 (ayar 16)/ 24 (ayar 16)/ 14 (ayar 8)
	X/Z/Y eksen vidalı çubuk	mm	40
	X/Z/Y Eksen Roller Pisti	mm	35/45/35
Güç tareti	Güç tareti modeli (güç tareti)	BMT	BMT55
	Güç kafası koltuk	Ki	ER32
	Sabit araç tutucu boyutu	mm	25x25
	Delik Tutucu Şa Çapı	mm	Ø32
elektrikli makineler	Ana motor gücü/tork	KW / NM	11kw/derecelendirilmiş 72nm	15kw/derecelendirilmiş 98nm	7.5 kW/puan 47nm
	X/Z/Y Eksen Motor Gücü/Tork	KW / NM	Yaskawa 2.9 kw /18.6nm，ptional yeni nesil3.1 kw /15nm
	TARRET GÜÇ KAPLIĞI MOTORIN GÜCÜ/TORKU	KW / NM	Yeni Nesil 3.1 KW/15nm
	Taret güç motorunun maksimum hızı	R/dk	6000 (4000 ayar), Ortak Hız 4000
	Güç Kafası Motor Gücü/Tork	KW / NM	3.1 kw/15nm
	Taret aleti değiştiren motorun gücü/torku	KW / NM	Yeni Nesil1.0 KW /3.1nm
Püskürtme	Tüzük	mm	520
	Maksimum Hidrolik Strok	mm	100
	Tepecki üst iğne koni deliği konik	MK	Mohs 5#
	Tip ve Chuck arasındaki maksimum mesafe	mm	690
diğer	Mil Konumlandırma Fren cihazı		Hidrolik, isteğe bağlı programlanabilir
	Yatak eğilimi	°	30 ° veya 15 °
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2500x1680x1900
	Tüm makinenin toplam ağırlığı	KİLOGRAM	5000kg
	Toplam güç	KW	20
	Ortalama güç tüketimi	KW / H	3
