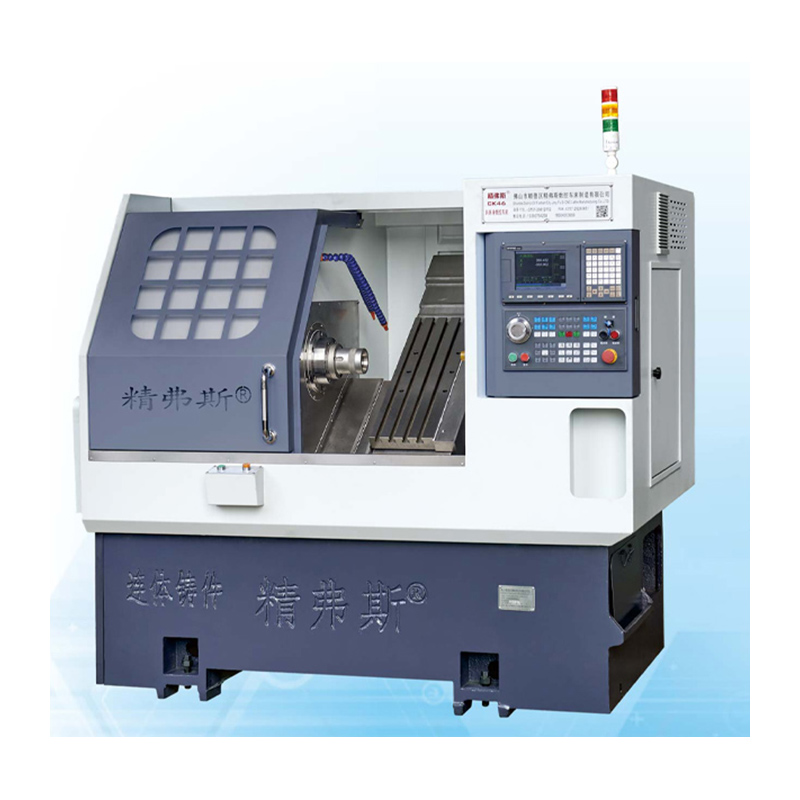

Turning Mirsing Bileşik CNC Torna

Jingfusi® Turning Milling Bileşik CNC torna'nın tanımlayıcı bir yönü, kaya gibi sağlam ve esnek yapısıdır. Bu, en zorlu iş yüklerinden bağımsız olarak, değişmez doğruluk ve tutarlı performansı korumasını sağlar. Ağır hizmet tipi bir yatak ve doğrusal kılavuz raylara sahip olan bu makine, uzun ömürlü ve tüm beklentileri aşan güvenilir sonuçlar sunar.

modeli:CK76DTY

Talep Gönder

Ürün Açıklaması

Turning Mirsing Bileşik CNC Torna Üretimi Giriş

Jingfusi® üreticisi tarafından sağlanan yüksek kaliteli dönme değirmenli bileşik CNC torna, hassas işleme ve imalat için nihai çözümdür.

Temel olarak, bu son teknoloji döndürme değirmen bileşik CNC torna'nın temel değeri, modern üretim süreçlerinin zorluklarıyla başa çıkmak için benzersiz bir hassasiyet, verimlilik ve çok yönlülük sağlamaktır. CNC Mill-Turn Torna'mız, dönme, öğütme, delme ve dokunma gibi çeşitli işlemleri doğru ve hızlı bir şekilde gerçekleştirmek için en yeni teknolojiyi kullanır.

Sadece bu da değil, döndürme bileşik CNC torna tezgahı, işlem sırasında daha hızlı ve daha doğru kesme hızları sağlamak için yüksek hızlı bir mil motoru ile donatılmıştır. Bu özellik, karmaşık işleme görevlerinde özellikle kritiktir, çünkü yüksek doğruluğu korurken üretim döngüsü süresini önemli ölçüde azaltabilir.

Dahası, bu takım aletinin yerleşik CNC kontrol sistemi kullanıcı dostu bir tasarımı benimser, hem acemi hem de deneyimli operatörlerin işleme kurulumunu ve işlemini tamamlamasını kolay ve hızlı hale getirir. Bu özellik onu atölyeler, küçük işletmeler ve hatta büyük üretim tesisleri için ideal bir seçim haline getiriyor.

Turning değirmen bileşik CNC torna'nın bir başka vurguları da güçlü işleme yetenekleridir. Yataktaki geniş salınımı ve merkezler arasındaki büyük mesafesi ile, hemen hemen her işleme ihtiyacını karşılamak için çeşitli boyutlarda ve şekillerde büyük iş parçalarını kolayca işleyebilir.

Turning Mirsing Bileşik CNC Torna Parametre Listesi

öğe	Torna modeli	birim	CK46dty	CK52dty
İşleme kapsamı	Milin maksimum dönme çapı	mm	Ø 600
	Maksimum dönüş dış daire uzunluğu	mm	300
	Maksimum çubuk çapı	mm	Ø 45	Ø 55
ana eksen	Maksimum Mil Hızı	R/dk	6000 (4500 ayar)	4200 (3500 ayar)

	Mil kafa tipi		A2-5	A2-6
	Mil delik çapı çapı	mm	Ø 56	Ø 66
beslemek	X/z/y eksen maksimum strok	mm	800/400/± 60


	Milin merkezinden geçen 90 ° güç kafası	mm	60
	X/Z/Y ekseninin maksimum hızlı hareketi	m/benim	24 (Ayar 18) / 24 (ayar 18) / 15 (ayar 12)
	X/Z/Y eksen vidalı çubuk	mm	32/32/32
	X/Z/Y Eksen Roller Pisti	mm	35/35/35
Güç tareti	Güç tareti modeli (güç tareti)	BMT	BMT45 ， İsteğe bağlı BMT55

	Güç kafası koltuk	Ki	ER25
	Sabit araç tutucu boyutu	mm	25x25
	Delik Tutucu Şa Çapı	mm	Ø25
Püskürtme	Ana motor gücü/tork	KW / NM	7.5 kW/puan 47nm	11kw/derecelendirilmiş 72nm


	X/Z/Y Eksen Motor Gücü/Tork	KW / NM	Yaskawa 1.8kw/11.5n. İsteğe bağlı yeni nesil2.4 kw/derecelendirilmiş 11.5nm
	Taret güç motorunun maksimum hızı	R/dk	80000 ° (Güç Kafası ≤7000 Değişiklik ， 90 ° Güç Kafası ≤6000 Değişiklik)
	Güç Kafası Motor Gücü/Tork	KW / NM	8.5 kW/derecelendirilmiş 16.5nm
	Taret aleti değiştiren motorun gücü/torku	KW / NM	Yeni Nesil1.0 KW /3.1nm
diğer	Mil Konumlandırma Fren cihazı		hidrolik basınç


	Yatak eğilimi	°	35 °
	Takım tezgahı uzunluğu x genişlik x yükseklik	mm	2200x1500x1900
	Tüm makinenin toplam ağırlığı	KİLOGRAM	3900kg
	Toplam güç	KW	15
	Ortalama güç tüketimi	KW / H	3

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Fabrika standardı


Mil Radyal Beat		Dış koninin salınımını tespit edin	0.0035


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.003


Y ekseni tekrar konumu		Y ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.004


C Ekseni Tekrar Konumu		C ekseni sabit noktasının yeniden konumlandırılmasını tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin	20 ark saniye


C Eksen Pozisyonu Döner		C ekseninin rastgele konum doğruluğunu tespit edin, Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan ayarları kontrol edin	72 ark saniye


Güç Kafa Kelepçesi Beat		Koni ritmi	0.015

Güç Kafa Kelepçesi Beat		Kelepçe Dövme	0.01

Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
