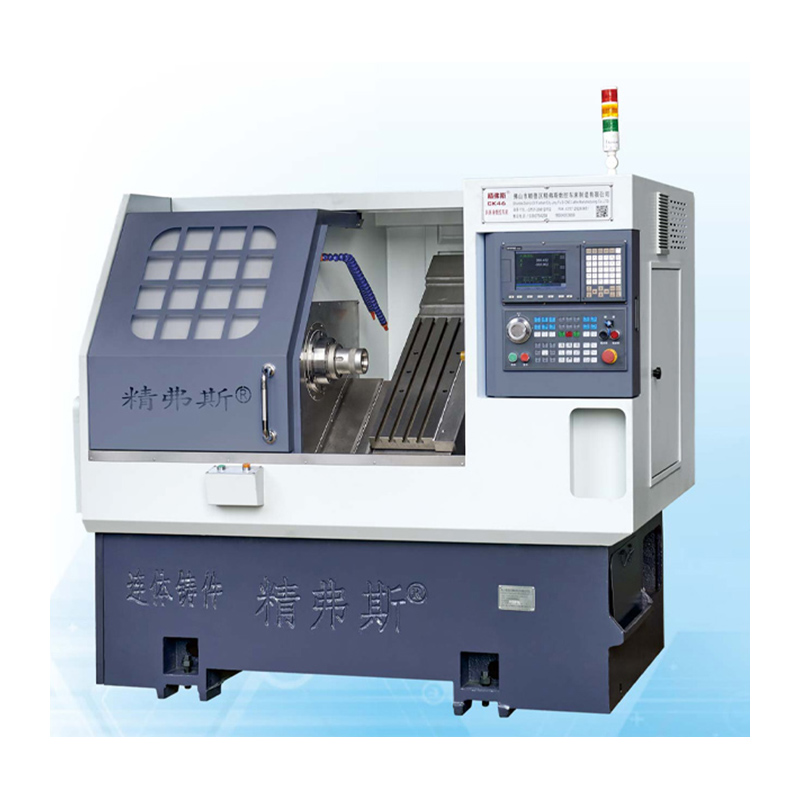

CNC eğimli yatak torna

Jingfusi® CNC eğimli yatak tornası, üretimin azami doğruluk ve hassasiyet gerektirdiği endüstriyel ortamlarda uygulama bulur. Endüstriyel kullanımın ötesinde, bu tornalar, tasarım süreçlerinde yüksek düzeyde özelleştirme ve esneklik sunan bir araç arayan hobilerin ve küçük işletme sahiplerinin ihtiyaçlarını karşılamaktadır. Büyük ölçekli üretim ortamlarında isterse daha küçük ölçekli girişimlerde, Jingfusi®'den CNC eğimli yatak tornası, hassasiyeti çok yönlülükle birleştirerek çeşitli gereksinimlere uyum sağlar.

modeli:CK46

Talep Gönder

Ürün Açıklaması

Jingfusi® CNC eğimli yatak tornası, özellikle silindirik ve rotasyonel parçalara vurgu yaparak, farklı bileşenlerin üretimi için titizlikle hazırlanmış hassas bir işleme aracı olarak göze çarpmaktadır. Tanımlayıcı özelliği, işleme işlemi boyunca stabilite ve hassasiyeti arttırmak için stratejik olarak tasarlanmış eğimli yatak yapısında yatmaktadır. Bu yenilikçi tasarım, torna'nın doğru ve yüksek kaliteli sonuçlar vermede mükemmel olmasını sağlar ve bu da onu çok çeşitli üretim uygulamaları için değerli bir varlık haline getirir.

Makine Seyahat Diyagramı

Ürün detayları

Parametre listesi

proje		birim	CK46	CK52	CK76
Maksimum dönüş uzunluğu		mm	350
Yatakta maksimum dönüş çapı		mm	Ø 500
Kaykayda maksimum dönüş çapı		mm	Ø 160
Yatak eğilimi		°	35 °
X/Z ekseninin etkili seyahati		mm	Çap 1000/400
X/Z eksen vidası özellikleri		mm	32
X/Z Eksen Rail Spesifikasyonları		mm	35
X/Z eksenli motor gücü		KW	1.3
X/z ekseninin maksimum hızlı hareketi		m/benim	24
Takım tezgahı uzunluğu x genişlik x yükseklik		mm	2100x1580x1800
Tüm makinenin toplam ağırlığı		KİLOGRAM	2600
Bıçak numarası		düzeltmek	8
Kare bıçak boyutu		mm	20x20
Yuvarlak Delik Kesici Boyutu		mm	Ø20
Toplam güç		KW	13	13	16
Ortalama güç tüketimi		KW / H	2	2	2.5
ana şaft	Mil uç yüz formu		A2-5	A2-6	A2 -8


	Maksimum Mil Hızı	R/dk	6000 (4500'e ayarlanmış)	4200 (3500'e ayarlanmış)	3200 (2500'e ayarlanmış)
	Mil Motor Gücü	KW	7.5	7.5	11
	Mil Motorunun Nominal Torku	NM	47.8nm	47.8nm	72nm
	Maksimum çubuk geçiş çapı	mm	Ø 45	Ø 51	Ø 75

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Tespit yöntemi	Fabrika standardı


Mil radyal ritmi,		Dış koninin salınımını tespit edin	0.0025


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
