CNC eğimli yatak tornaları

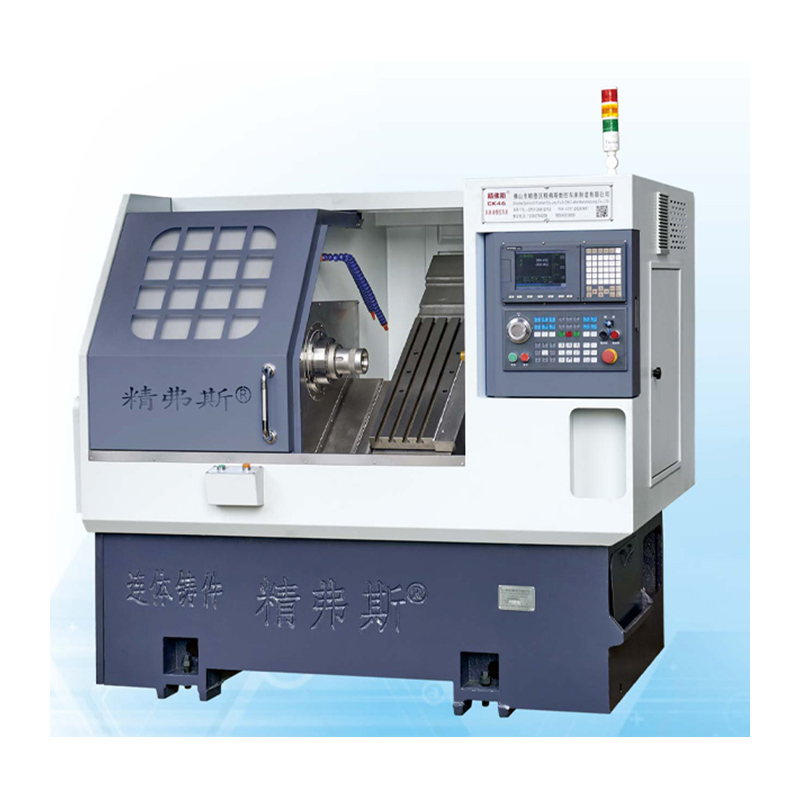

Jingfusi® CNC eğimli yatak tornaları, sağlam bir tork yapısı ile birlikte 35 derecelik eğimli bir yatak tasarımına sahiptir ve ağır yük kesme işlemleri sırasında bile minimum deformasyon sağlar. Bu eğimli yatak tasarımı basitleştirilmiş kurulum, değiştirme ve muayene süreçlerini kolaylaştırır. Yüksek hassasiyetli bilyalı vidaların ve iğlerin dahil edilmesi, işleme uygulamalarında olağanüstü hassasiyet ve yüzey parlaklığı garanti eder.

modeli:CK46

Talep Gönder

Ürün Açıklaması

CNC eğimli yatak tornaları, Jingfusi® CNC'nin orijinal olarak bir iyileştirilmesi ve yükseltilmesidir. Orijinal modelin yüksek işleme performansını ve kolay çalışmasını devralma temelinde, tamamen kapalı eğimli bir yatak tasarımı ve daha büyük bir çalışma alanı ile geliştirilmiştir. , daha yüksek işleme hızına ve daha kolay ayar ve bakıma sahip hassas CNC takım tezgahları.

Ürün detayları

Parametre listesi

proje		birim	CK46	CK52	CK76
Maksimum dönüş uzunluğu		mm	350
Yatakta maksimum dönüş çapı		mm	Ø 500
Kaykayda maksimum dönüş çapı		mm	Ø 160
Yatak eğilimi		°	35 °
X/Z ekseninin etkili seyahati		mm	Çap 1000/400
X/Z eksen vidası özellikleri		mm	32
X/Z Eksen Rail Spesifikasyonları		mm	35
X/Z eksenli motor gücü		KW	1.3
X/z ekseninin maksimum hızlı hareketi		m/benim	24
Takım tezgahı uzunluğu x genişlik x yükseklik		mm	2100x1580x1800
Tüm makinenin toplam ağırlığı		KİLOGRAM	2600
Bıçak numarası		düzeltmek	8
Kare bıçak boyutu		mm	20x20
Yuvarlak Delik Kesici Boyutu		mm	Ø20
Toplam güç		KW	13	13	16
Ortalama güç tüketimi		KW / H	2	2	2.5
ana şaft	Mil uç yüz formu		A2-5	A2-6	A2 -8


	Maksimum Mil Hızı	R/dk	6000 (4500'e ayarlanmış)	4200 (3500'e ayarlanmış)	3200 (2500'e ayarlanmış)
	Mil Motor Gücü	KW	7.5	7.5	11
	Mil Motorunun Nominal Torku	NM	47.8nm	47.8nm	72nm
	Maksimum çubuk geçiş çapı	mm	Ø 45	Ø 51	Ø 75

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Tespit yöntemi	Fabrika standardı


Mil radyal ritmi,		Dış koninin salınımını tespit edin	0.0025


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
