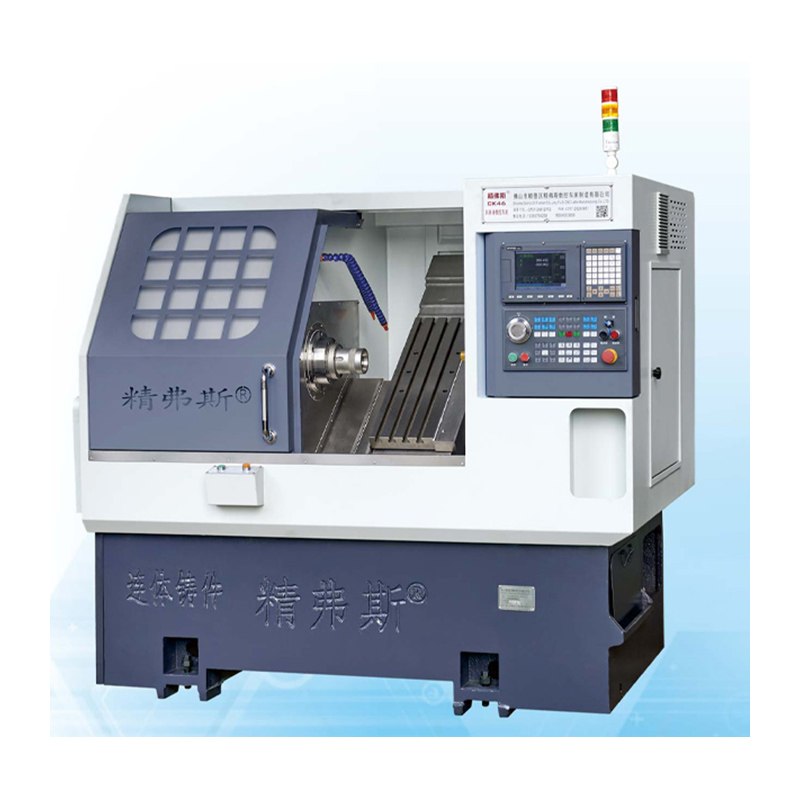

Eğimli eğimli yatak cnc torna makinesi

CK46 eğimli eğimli yatak döndürme CNC torna makinesi, Jingfusi®'nin orijinal olarak iyileştirilmesi ve yükseltilmesidir. Yüksek işleme performansını ve orijinal modelin kolay çalışmasını devralma temelinde, tamamen kapalı eğimli bir yatak tasarımı ve daha fazla çalışma alanı, daha yüksek işleme hızı ve ayarlanması ve bakımı daha kolay olan hassas CNC takım tezgahları ile geliştirilmiştir.

modeli:CK46

Talep Gönder

Ürün Açıklaması

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Eğli Yatak CNC Torna Makinesi Özellikleri:

Optimal Tasarım:Bu eğimli eğimli yatak döndürme CNC torna makinesi 35 derecelik eğimli yatak tasarımına sahiptir ve hassas işleme için gelişmiş sertlik ve stabilite sağlar.

Verimli yonga kullanımı:Makine, müşterilerin ön veya arka çip çıkarma işlemini seçme esnekliğini sağlayarak işleme işleminde kolaylık sağlayan önemli bir çip taşıma kapasitesi sunar.

VidalıE-Stretching:Vida ön germe yapısı içeren bu torna, işleme doğruluğunu ve güvenilirliğini optimize eder.

Çete tipi araç gönderisi:Çete tipi bir araç direği ile donatılmış bu torna, çeşitli işleme işlemlerinde artan verimlilik ve çok yönlülük için birden fazla alet kullanımını destekler.

Ürün detayları

Inclined Slant bed Turning CNC Lathe Machine

Parametre listesi

proje		birim	CK46	CK52	CK76
Maksimum dönüş uzunluğu		mm	350
Yatakta maksimum dönüş çapı		mm	Ø 500
Kaykayda maksimum dönüş çapı		mm	Ø 160
Yatak eğilimi		°	35 °
X/Z ekseninin etkili seyahati		mm	Çap 1000/400
X/Z eksen vidası özellikleri		mm	32
X/Z Eksen Rail Spesifikasyonları		mm	35
X/Z eksenli motor gücü		KW	1.3
X/z ekseninin maksimum hızlı hareketi		m/benim	24
Takım tezgahı uzunluğu x genişlik x yükseklik		mm	2100x1580x1800
Tüm makinenin toplam ağırlığı		KİLOGRAM	2600
Bıçak numarası		düzeltmek	8
Kare bıçak boyutu		mm	20x20
Yuvarlak Delik Kesici Boyutu		mm	Ø20
Toplam güç		KW	13	13	16
Ortalama güç tüketimi		KW / H	2	2	2.5
ana şaft	Mil uç yüz formu		A2-5	A2-6	A2 -8


	Maksimum Mil Hızı	R/dk	6000 (4500'e ayarlanmış)	4200 (3500'e ayarlanmış)	3200 (2500'e ayarlanmış)
	Mil Motor Gücü	KW	7.5	7.5	11
	Mil Motorunun Nominal Torku	NM	47.8nm	47.8nm	72nm
	Maksimum çubuk geçiş çapı	mm	Ø 45	Ø 51	Ø 75

Takım tezgahı doğruluğu

Makine Doğruluğu, Jingfus Faktörü Standardı ：
Ana test öğesi	Şematik diyagram	Tespit yöntemi	Fabrika standardı


Mil radyal ritmi,		Dış koninin salınımını tespit edin	0.0025


X ekseni tekrar konumu		X ekseninin tekrarlanan konumlandırılmasını tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Z ekseni tekrar konumu		Z ekseninde tekrarlanan konumlandırmayı tespit edin. Not: Önce soğuk motor ve sıcak motorun hatasını dengelemek için yaklaşık 50 kez tahmin edin ve ardından tekrarlanan konumlandırmayı tespit edin.	0.0025


Müşteri X/Z/Y ekseninin ISO veya VD1 doğruluğunu test etmek istiyorsa, sözleşmeyi yazarken belirlenecektir. Müşteri, bu öğeyi Jingfusi fabrikasının ilk kabulü sırasında test etmelidir.
