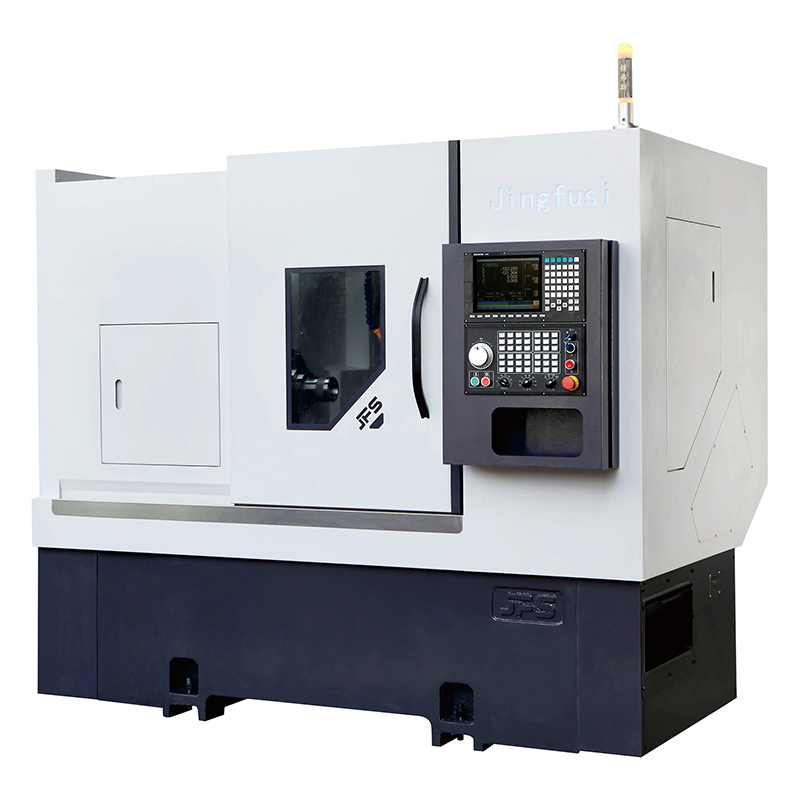

Güç Taret CNC Torna CK46 52DTY

Jingfusi fabrikasından gelen Güç Taret CNC Torna Tezgahımız CK46 52DTY, stabil işleme için çift güç kafasına ve yüksek hızlı, dişlisiz şanzımana, esnek çift yollu talaş kaldırmaya ve uzun makine ömrüne sahiptir. Daha fazla bilgi için lütfen bizimle iletişime geçin.

modeli:CK46/52DTY

Talep Gönder

Ürün Açıklaması

Bir üretici olarak Jingfusi, yüksek kaliteli Güç Taretli CNC Torna Tezgahı CK46 52DTY sunmaktadır.

Ürün Özelliği

Tamamen tutarlı konfigürasyon, döküm yapısı, eskitme işlemi ve montaj doğruluğu öncülüğünde, sanal Y ekseni ve dikey Y ekseninin kendi avantajları vardır: sanal Y ekseni daha serttir ve yuvarlaklık ayarı daha uygundur; dikey Y ekseni strok uzatmasında daha esnektir ve işlenmiş iş parçasının yüzey kalitesi de daha iyidir. Aynı zamanda programlama işlemi sanal Y eksenine göre daha basittir.

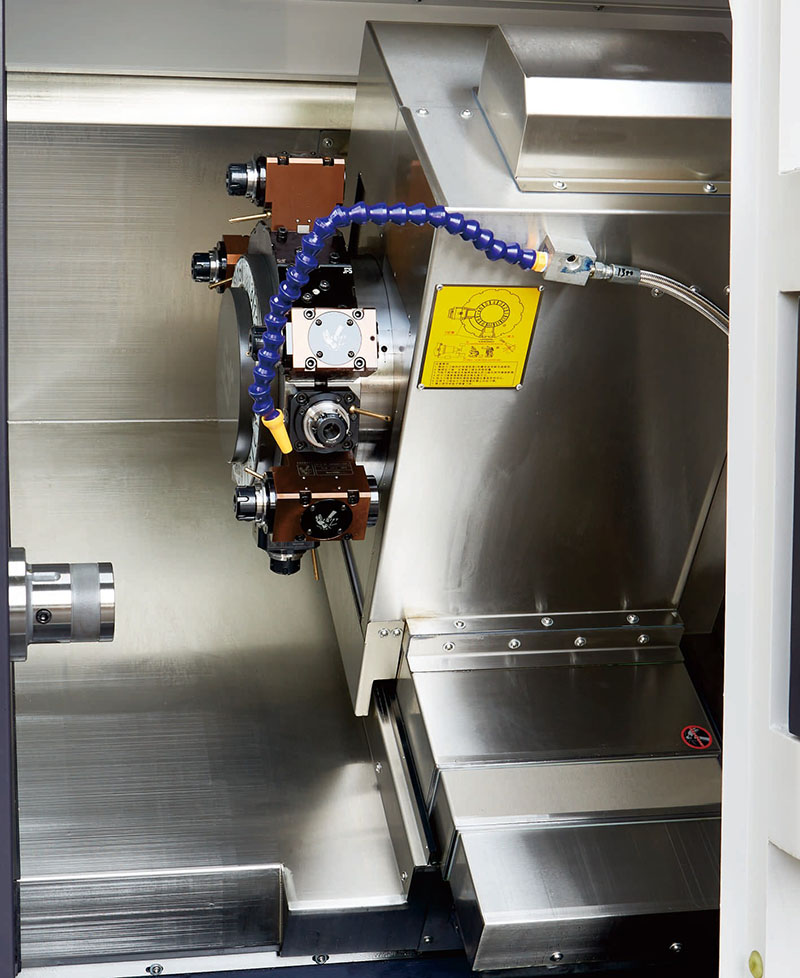

Ek olarak, ekipman şu pratik özelliklere de sahiptir: 0° güç başlığı 8000 RPM'lik kararlı çalışmayı sağlayabilir, 90° güç başlığı 6500 RPM'lik nominal çalışma hızına ulaşabilir; takım tutucu, işleme doğruluğunu etkili bir şekilde garanti edebilen, ısı kaynağının kökten etkisini ortadan kaldıran dişlisiz modül iletim tasarımını benimser; paslanmaz çelik, titanyum alaşımı ve karbon çeliği gibi karmaşık malzemelerin işleme gereksinimlerini kolaylıkla karşılayabilen frezeleme ve tornalama fonksiyonları entegre edilmiştir; Talaş kaldırma sistemi, yan + arka entegre tasarımı, esnek kurulum modunu benimser, gerçek çalışma koşullarına göre keyfi olarak seçilebilir.

Ek olarak, tüm makine dökümleri, yalnızca uzun vadeli işleme sürecinde stabiliteyi sağlamakla kalmayıp aynı zamanda ekipmanın servis ömrünü de etkili bir şekilde uzatabilen tavlama, titreşim yaşlanması ve diğer çok kanallı yaşlanma arıtma işlemlerine tabi tutulur.

Ana Şartname

Torna modeli		birim	CK52DTYW-500	CK76DTYW-500	Yeniden pazarlama
İşleme kapasitesi	Yatak üzerinde maksimum salınım çapı	mm	0700	Ø700
	Maksimum dönme çapı	mm	0230	Ø230
	Maksimum dönüş uzunluğu	mm	500	500
Mil	mili hidrolik ayna	içinde	8"	10"
	Milin yerden yüksekliği	mm	1150	1150
	Mil burnu		A2-6	A2-8
	Mil deliği çapı	mm	S66	086
	Maksimum çubuk çapı	mm	Ø51	072
	Maksimum iş mili hızı	devir/dakika	4000	2000
	İş mili motor gücü/torku	Kw/N.m	11Kw/72N.m	15Kw/143N.m	İsteğe bağlı entegre 11kW/60Nm/ İsteğe bağlı entegre 22kW/170Nm
Güç Kulesi	Güç taret modeli	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Tayvan GPM servo motorlu taret, eski Alman SAUTER markası.
	Taret motor gücü/torku	Kw/N.m	5,7Kw/18N.m veya 3,1KW/15Nm	5,7Kw/18N.m veya 3,1KW/15Nm
	Güç tolmax hızı	r/mm	5000	5000	°8000 RPM'de çalıştırılabilir ve 90° 6500 RPM'de çalıştırılabilir.
X/Z/Y ekseni beslemesi	×Z ekseni Maks.hızlı tavel hızı	m/benim	24	24
	Yaxis Max.hızlı seyahat hızı	m/benim	15	15
	X/Z/Y ekseni motor gücü/torku	Kw/N.m	YASKAWAI 29KW/186Nm veya SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm veya SYMTEC 3,1 KW/15Nm
	XZY-xis C3 dereceli bilyalı vidalar	-	40/40/40	40/40/40
	5,7Kw/18N.m veya 3,1KW/15Nm	-	35/45/35	35/45/35
	Xaxis etkili seyahat	mm	250	250
	Z ekseni etkili hareket	mm	500	500
	Y ekseni etkili hareket	mm	112(±56)	112(±56)
	40/40/40	mm	50	50	70 merkezli yüksek güçlü takım tutucuyu temel alır
Punta	Punta hareketi	mm	520	520	programlanmış punta
Punta	İtici pim konik deliği	MK	Pazartesi 5#	Pazartesi 5#
Ekipman özellikleri	Makine net ağırlığı	kilogram	4500	4600
	Toplam makine gücü	KW	26	30
	Makine U×G×Y	mm	2500×1680×1900	2500×1680×1900

Takım tezgahı sürekli olarak optimize edilmektedir; yukarıdaki parametreler için lütfen takım tezgahının gerçek verilerine bakın.

İsteğe bağlı öğeler

Yapılandırma öğesi		CK52DTYW-500	CK76DTYW-500
Ana Mil	Mekanik mil	●	●
Ana Mil	Elektrikli mil	O	O
denetleyici	SYNTEC denetleyici	●	●
denetleyici	FANUC denetleyicisi	O	O
Besleme ekseni	Yaskava	●	●
Besleme ekseni	SENTEC	O	O
floş	BMT55 Güç Kulesi	●	●
floş	BMT55 Güç Kulesi	一	O
Punta	Mors#5	O	O
Sıkıştırma	Kelepçeyi geri çekin	●	●
Sıkıştırma	Chuck	O	O
Yardımcı ekipman	Parça toplama cihazı	O	O
	Besleme cihazı	O	O
	Talaş konveyörü	O	O
	Otomatik robot	O	O
	Yağ buharı ayırıcı	O	O
