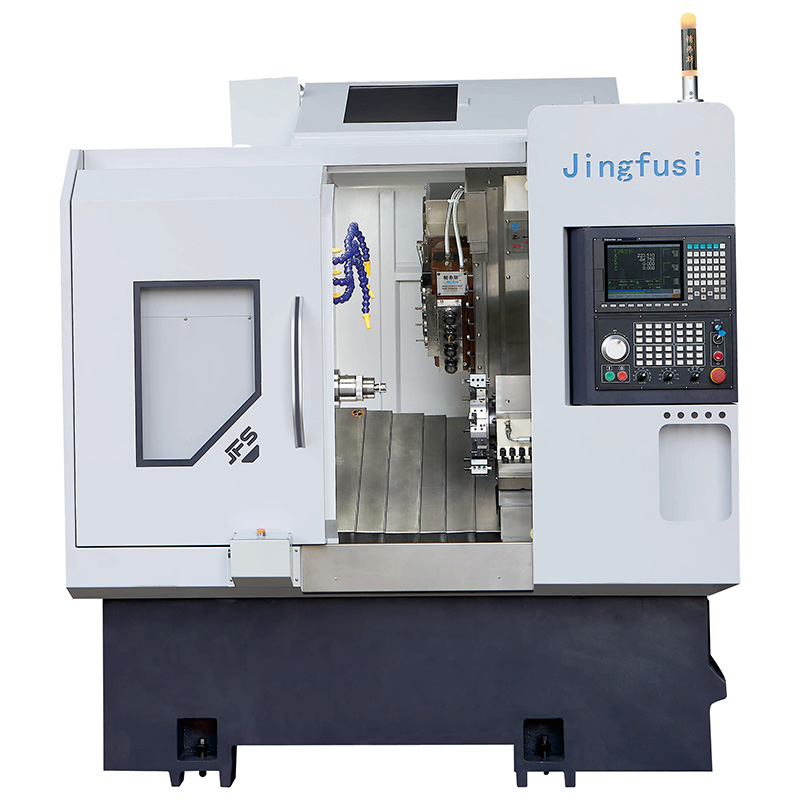

Torna değirmeni CNC Torna

Jingfusi bir Torna değirmeni CNC Torna üreticisidir. Fabrikamız, müşterilerine yüksek performanslı, uygun maliyetli takım tezgahları sunmaya kendini adamıştır. Pazardaki müşteri ihtiyaçlarını sürekli araştırıyor ve onların gerçek kullanım gereksinimlerini karşılayan ürünler üreterek sektördeki birçok kullanıcıdan övgü alıyoruz. Fabrikamızı ziyaret etmeye hoş geldiniz!

modeli:CK46/52-4+4+Y

Talep Gönder

Ürün Açıklaması

Jingfusi bir Torna değirmeni CNC Torna fabrikasıdır. Ürünümüzün ana özellikleri aşağıdadır:

• Elektrikli taretlerle karşılaştırıldığında takım tezgahımız, küçük ve orta boyutlu parçaların işlenmesinde daha yüksek hızlar, daha yüksek hassasiyet ve daha iyi yüzey kalitesi sunar.

• Güç başlığımız 65 mm'lik bir dingil mesafesine ve takılabilir tasarıma sahiptir; güç başlığının veya yatakların değiştirilmesini kolaylaştırarak rutin bakımı kolaylaştırır.

• Takım tezgahımız paslanmaz çelik, titanyum alaşımları ve karbon çeliği gibi karmaşık malzemeleri işleyebilir.

• Takım tezgahımız uzun vadeli istikrarlı işlemeyi garanti eder ve uzun bir hizmet ömrüne sahiptir.

Ana Şartname

Torna modeli		birim	CK46-4+4+Y	CK52-4+4+Y	Yeniden pazarlama
İşleme kapasitesi	Yatak üzerinde maksimum salınım çapı	mm	O480	O480
	Maksimum ayar çapı	mm	Q80	Q80
	Maksimum dönüş uzunluğu	mm	320	320
Mil	İş mili merkezi yerden yüksek	mm	1150	1150
	Mil burnu	-	A2-5	A2-6
	Mil deliği çapı	mm	056	066
	Maksimum çubuk malzemesi çapı	mm	O45	051
	Maksimum iş mili hızı	devir/dakika	4500	4000
	iş mili motor gücü torku	Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	İsteğe bağlı entegre 11kW/60Nm İsteğe bağlı entegre 22kW/170Nm

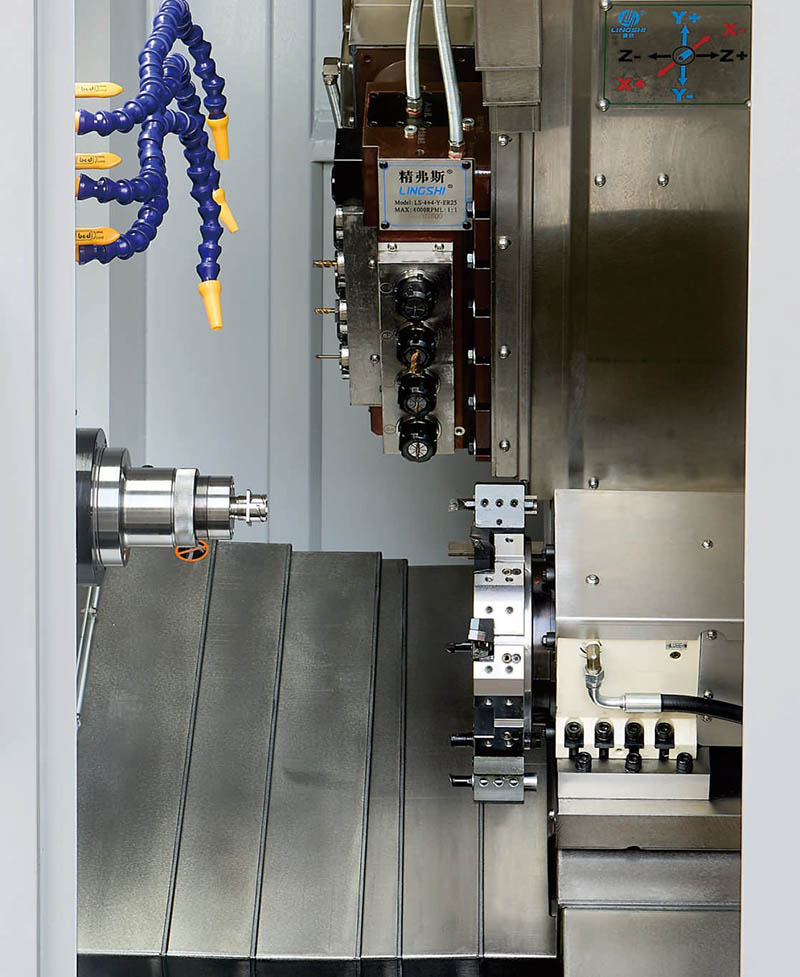

Güç Kulesi	Güç başlığı montaj modeli		Sabit 4+radyal yön4+eksenel yön4	ay
	Güç başlığı motoru	Kw/N.m	SYNTEC 1.7Kw/8.34N.m	SYNTEC 1.7Kw/8.3N.m	İki motor sekiz güç başlığını çalıştırıyor
	Şaftlar arasındaki mesafe	mm	65	65
	Güç kafasının maksimum hızı	r/mm	5000	5000	4000 yaygın olarak kullanılan
	Güç aracı montaj yöntemi		ER25	ER25
Servo Taret	Servo Taret Modeli		MK-63RSV-8T	MK-63RSV-8T	İsteğe bağlı 12T
X/Z/Y ekseni beslemesi	X/Z/Y ekseni Maksimum hızlı hareket hızı	m/benim	24	24
	×/Z/Y ekseni motor gücü/torku	kw/N.m	YASKAWAI 1,3 KW/8,34Nm veya SYNTEC 1,8KW/11,5Nm	YASKAWAI 1,3 KW/8,34Nm veya SYNTEC 1,8KW/11,5Nm
	X/ZY ekseni C3 dereceli vidalar		32/32/25	32/32/25
	×/ZY ekseni kılavuz rayı	-	35/35/25	35/35/25
	Xaxisetkili seyahat	mm	800	800
	Z ekseni etkili hareket	mm	470	470
	Yaxis etkili seyahat	mm	260	260
	Enterpolasyonlu Y ekseni 90° güç kafası iş mili merkezinden geçer	mm	70	70
Ekipman özellikleri	Makine net ağırlığı	kilogram	3400	3500
	Toplam makine gücü	KW	13	16.5
	Makine U×G×Y	mm	2200×1580x1900	2200×1580×1900

Takım tezgahı sürekli olarak optimize edilmektedir; yukarıdaki parametreler için lütfen takım tezgahının gerçek verilerine bakın.

İsteğe bağlı öğeler

Yapılandırma öğesi		CK46-4+4+Y	CK52-4+4+Y
Ana Mil	Mekanik mil	●	●
Ana Mil	Elektrikli mil	O	O
denetleyici	SYNTEC denetleyici	●	●
denetleyici	FANUC denetleyicisi		O
Besleme ekseni	Yaskava	●	●
Besleme ekseni	SENTEC	O	O
Sıkıştırma	Kelepçeyi geri çekin	●	●
Sıkıştırma	Chuck	O	O
floş	8 iş istasyonu	●	●
floş	12 iş istasyonu	O	O
Yardımcı ekipman	Parça toplama cihazı	O	O
	Besleme cihazı	O	O
	Talaş konveyörü	O	O
	Otomatik robot	O	O
	Yağ buharı ayırıcı	O	O
