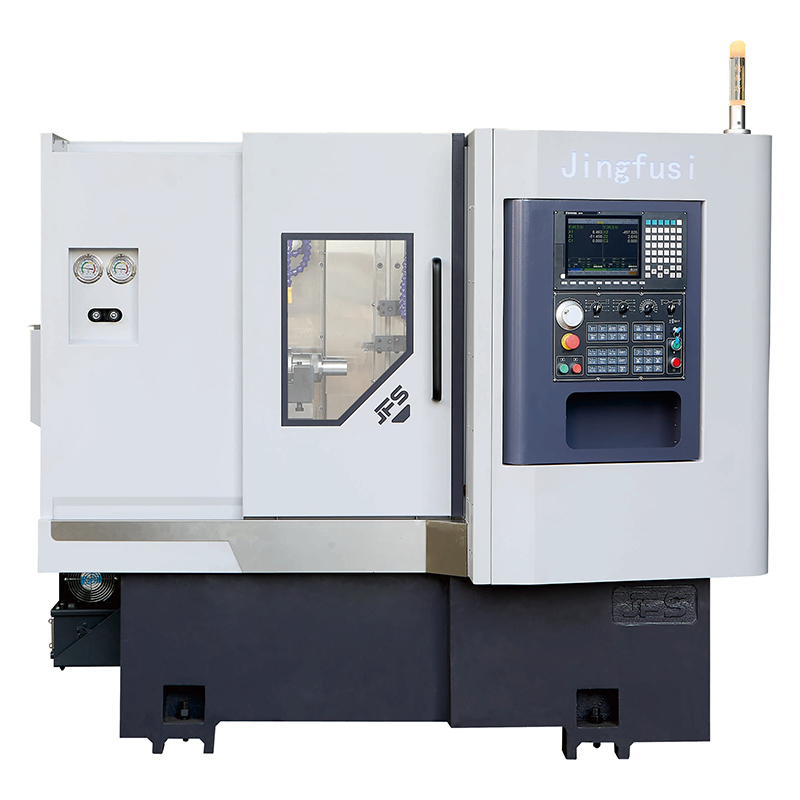

Çift Milli Torna

Jingfusi kaliteli Çift Milli Torna Tezgahı sunmaktadır. Takım tezgahının çalışma verimliliğini önemli ölçüde artıran çift iş mili ve dikey iş mili tasarımı kullanıyoruz. Dikey iş mili tasarımı ayrıca talaş kaldırmayı daha kolay hale getirerek genel fabrika üretim verimliliğinde önemli bir artış sağlar. Takım tezgahımız birçok kullanıcıdan yüksek övgü aldı.

modeli:CK46-36/36-36/25-25

Talep Gönder

Ürün Açıklaması

Jingfusi profesyonel bir Çift Milli Torna üreticisidir. Yüksek performanslı, uygun maliyetli takım tezgahları üretmeye kendimizi adadık. Bu ürünün ana özellikleri şunlardır:
1. Çift milli takım tezgahı, yüksek verimlilik, seri üretime uygun.
2. Dikey eksen, talaş kaldırmayı kolaylaştırır, manuel emeği azaltır
3. Paslanmaz çelik, titanyum alaşımı ve karbon çeliği gibi malzemeleri işleyebilir
4. Entegre döküm, uzun vadeli stabilite ve makinenin ömrünü sağlamak için tavlama, titreşim süresi ve diğer eskime süreçlerinden geçer.

Ana Şartname

Torna modeli		birim	CK46-36	CK36-36	CK25-25	Yeniden pazarlama
İşleme kapasitesi	Torna üzerinde maksimum dönüş çapı	mm	A2-4	A2-4	400
	Maksimum dönüş çapı	mm	⊗160	O160	O160	Disk
	Maksimum dönüş uzunluğu	mm	380	380	380
Mil	İş mili merkezinin yerden yüksekliği	mm	1080	1080	1080
	Mil burnu	-	A2-5	A2-4	A2-4
	Mil deliği çapı	mm	Ø56	Ø43	038
	Maksimum çubuk malzemesi çapı	mm	045	Ø35	027
	Maksimum iş mili hızı	devir/dakika	4500	7000	8000
	İş mili motor gücü/torku	Kw/N.m	7,5KW/47 Nm	5,5KW/35 N.m	3,7KW/23 N.m
karşı iş mili	X/Z/X1/Z2 ekseni motor gücü/torku		A2-4	A2-4	A2-4
	Susidleiner dameter deliği	mm	056	Ø35	038
	Maksimum geçilebilir çubuk stoğu	mm	35	Ø35	Ø27
	Buondanyiş milinin maksimum hızı	lr/mm	7000	7000	8000
	Alt iş mili motor gücü/torku	Kw/N.m	7,5Kw /29Nm	7,5Kw /29Nm	5.5Kw /22Nm
X/Z/Y ekseni beslemesi	Maksimum hızlı seyahat hızı	m/benim	24	24	24
	X/Z/X1/Z2 ekseni motor gücü/torku	Kw/N.m	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5
	XIZX¹Z2 eksenli C3 dereceli vidalar		32/32/32/32	32/32/32/32	32/32/32/32
	X/Z1Z2Y ekseni rol kılavuz rayları	-	35/35/35/35	32/32/32/32	32/32/32/32
	x2 ekseni etkili hareket	mm	400	400	400
	Z1 ekseni etkili hareket	mm	230	400	400
	x2 ekseni etkili hareket	mm	320	400	400
	Z2 ekseni etkili hareket	mm	260	260	260
Ekipman özellikleri	Makine net ağırlığı	kilogram	3790	3780	3770
	Toplam makine gücü	KW	20	19	18
	Makine U×G×Y	mm	2200×1700x1790	isteğe bağlı konfigürasyon O	2200×1700x1790

Takım tezgahı sürekli olarak optimize edilmektedir; yukarıdaki parametreler için lütfen takım tezgahının gerçek verilerine bakın.

İsteğe bağlı öğeler

Yapılandırma öğesi		CK46-36	CK36-36	CK25-25
Ana Mil	Mekanik mil	O	O	O
Ana Mil	Elektrikli mil	●	●	●
denetleyici	SYNTEC denetleyici	●	●	●
denetleyici	FANUC denetleyicisi	O	O	O
Besleme ekseni	Yaskava	●	●	●
Besleme ekseni	SENTEC	●	●	●
Sıkıştırma	Kelepçeyi geri çekin	O	O	O
Sıkıştırma	Chuck	O	O	O
Yardımcı ekipman	Parça toplama cihazı	O	O	O
	Besleme cihazı	O	O	O
	Talaş konveyörü	O	O	O
	Otomatik robot	O	O	O
	Yağ buharı ayırıcı	O	O	O
